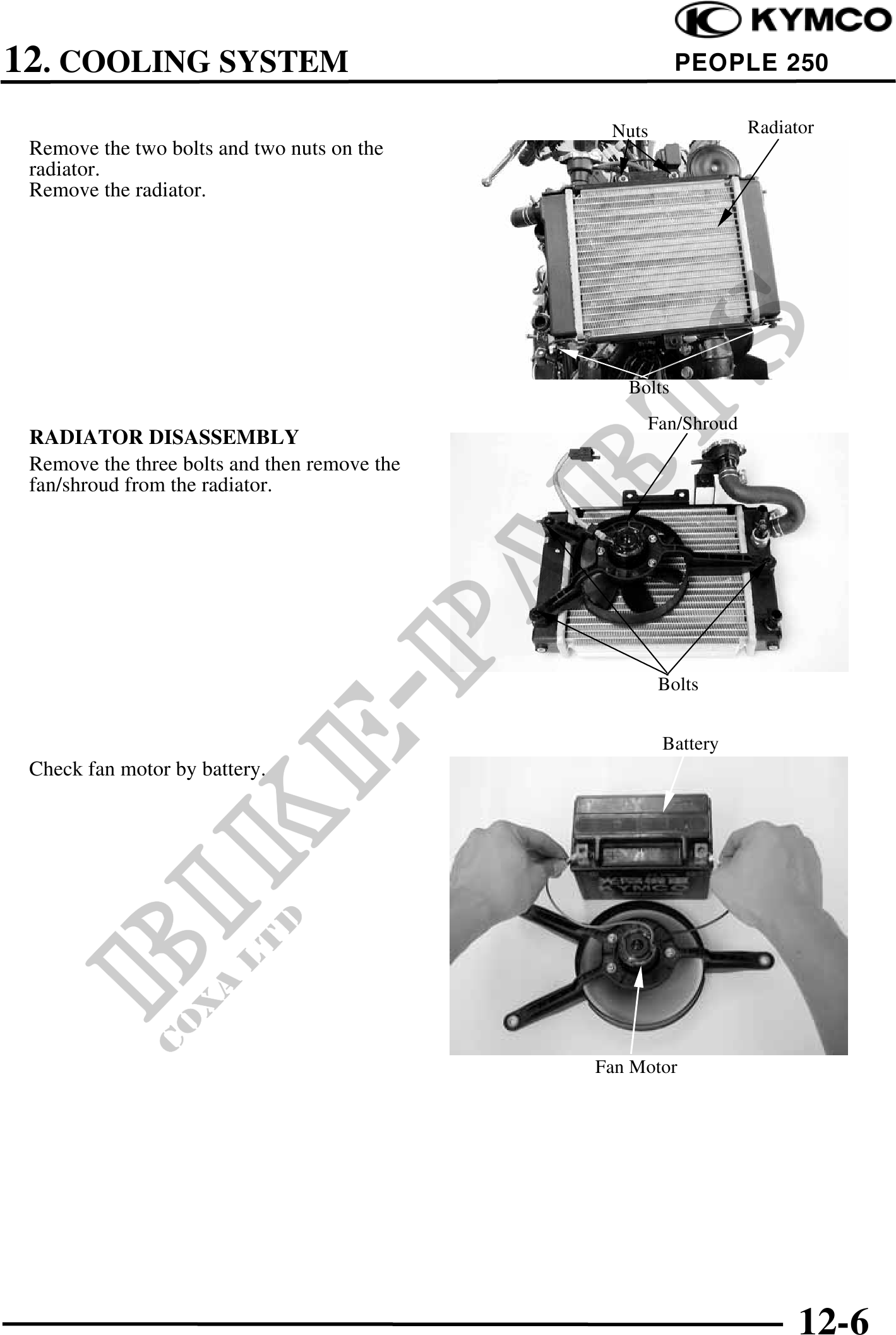

          12. COOLING SYSTEM                                       PEOPLE 250

                                               Nuts             Radiator
 Remove the two bolts and two nuts on the
 radiator.
 Remove the radiator.




                                                 Bolts
                                                   Fan/Shroud
 RADIATOR DISASSEMBLY
 Remove the three bolts and then remove the
 fan/shroud from the radiator.




                                                      Bolts


                                                      Battery
 Check fan motor by battery.




                                              Fan Motor




                                                                      12-6
