          17. LIGHTS/INSTRUMENTS/SWITCHES                                     PEOPLE 125/150

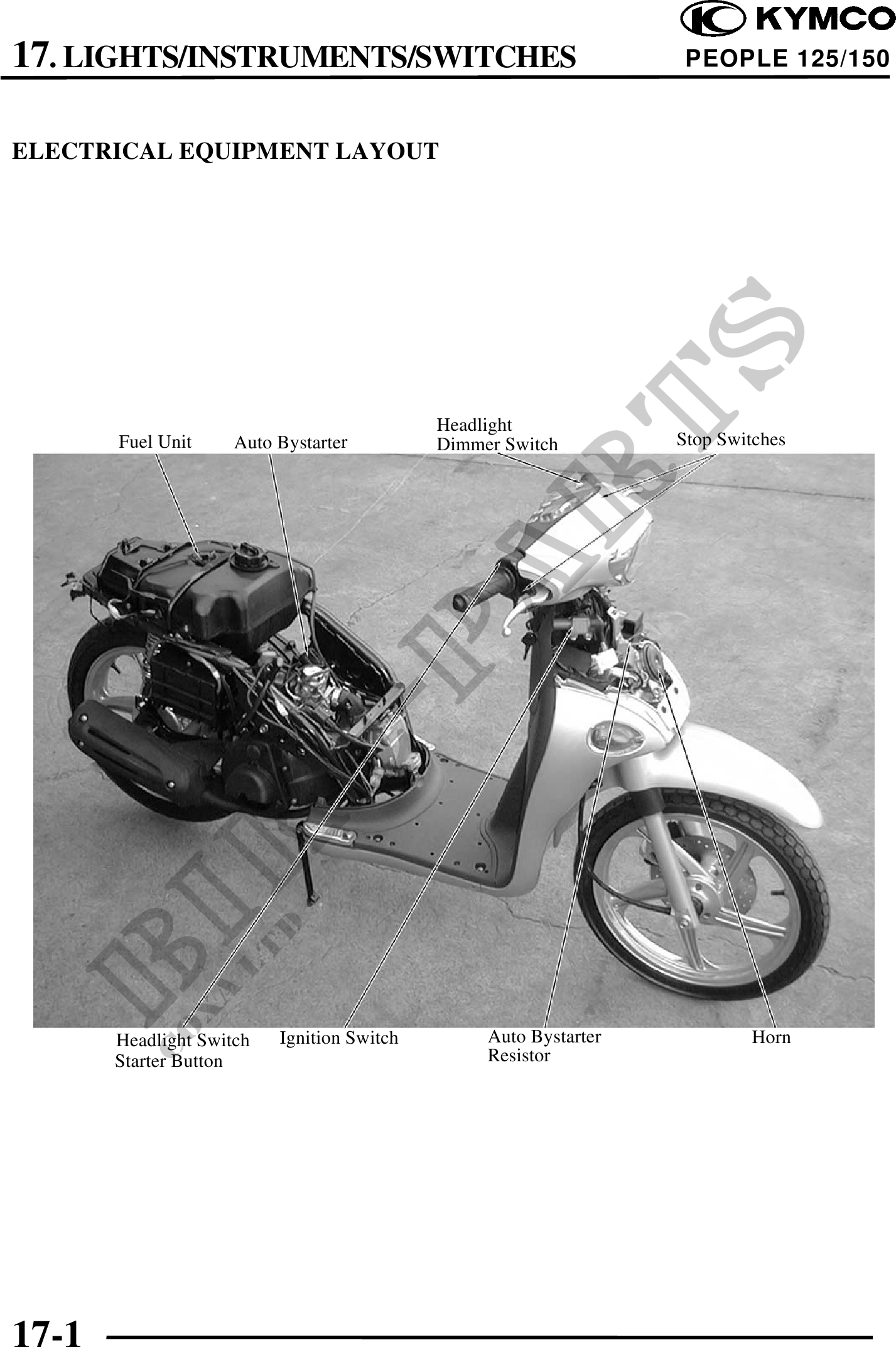

ELECTRICAL EQUIPMENT LAYOUT




                                             Headlight
       Fuel Unit     Auto Bystarter          Dimmer Switch         Stop Switches


                             Turn Signal Switch


                            Horn Button




       Headlight Switch   Ignition Switch         Auto Bystarter           Horn
       Starter Button                             Resistor




17-1
