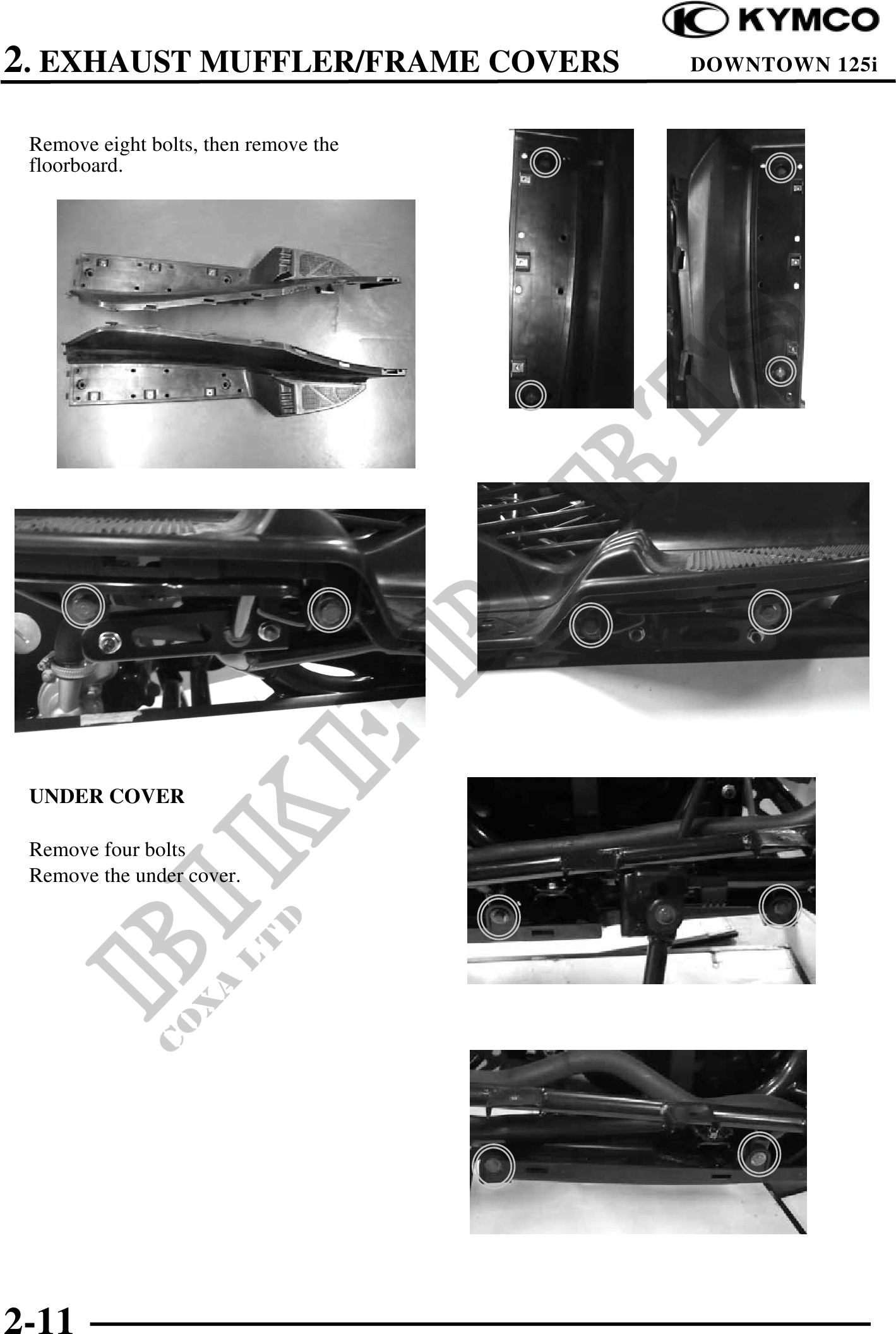

          2. EXHAUST MUFFLER/FRAME COVERS        DOWNTOWN 125i


 Remove eight bolts, then remove the
 floorboard.




 UNDER COVER

 Remove four bolts
 Remove the under cover.




2-11
