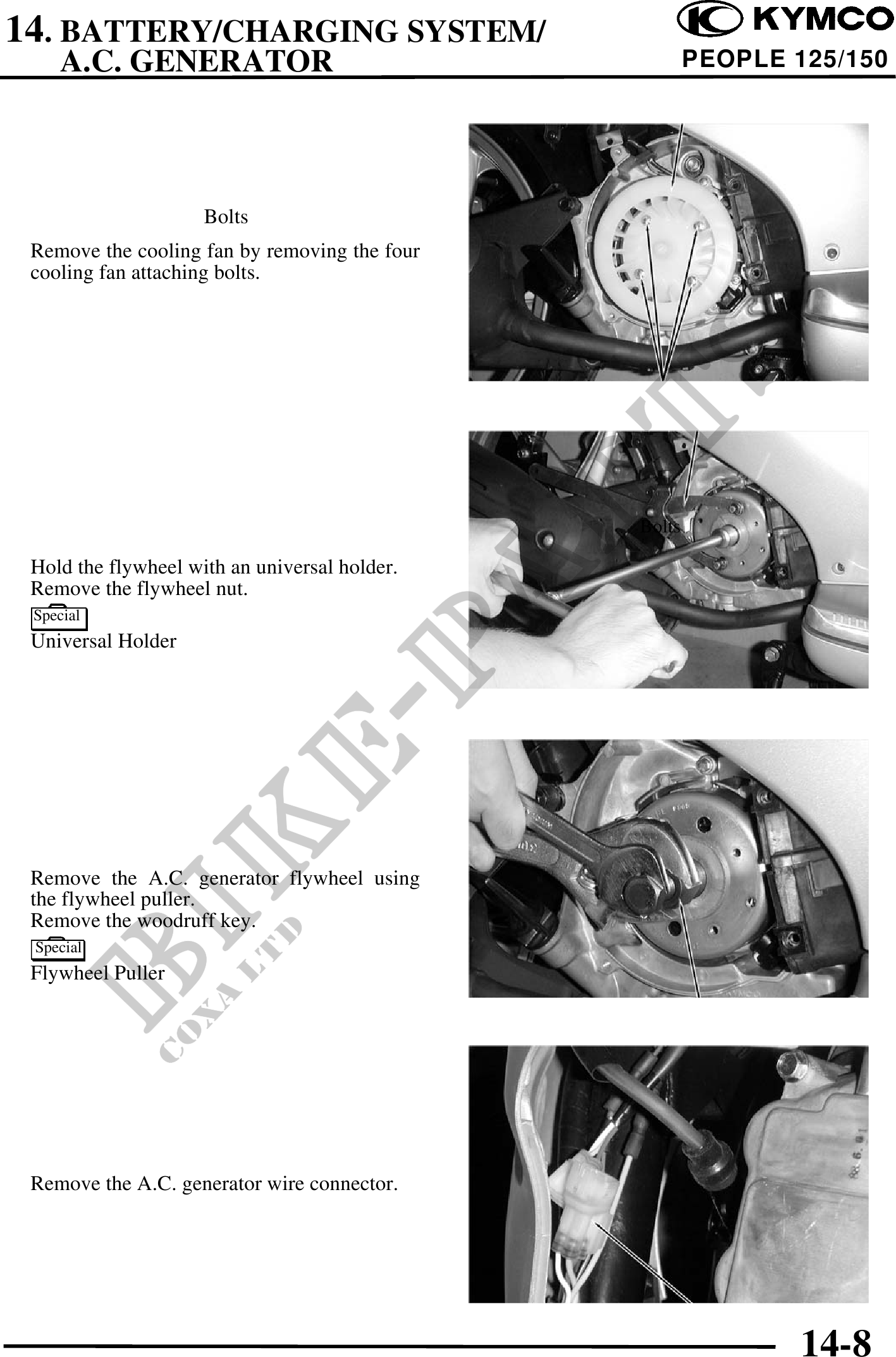

          14. BATTERY/CHARGING SYSTEM/
     A.C. GENERATOR                                 PEOPLE 125/150




                     Bolts
 Remove the cooling fan by removing the four   Cooling Fan
 cooling fan attaching bolts.




                                               Bolts
                                                Universal Holder
 Hold the flywheel with an universal holder.
 Remove the flywheel nut.
 Special
 Universal Holder




 Remove the A.C. generator flywheel using
 the flywheel puller.
 Remove the woodruff key.
 Special
 Flywheel Puller




                                               Flywheel Puller

 Remove the A.C. generator wire connector.




                                                                   14-8
