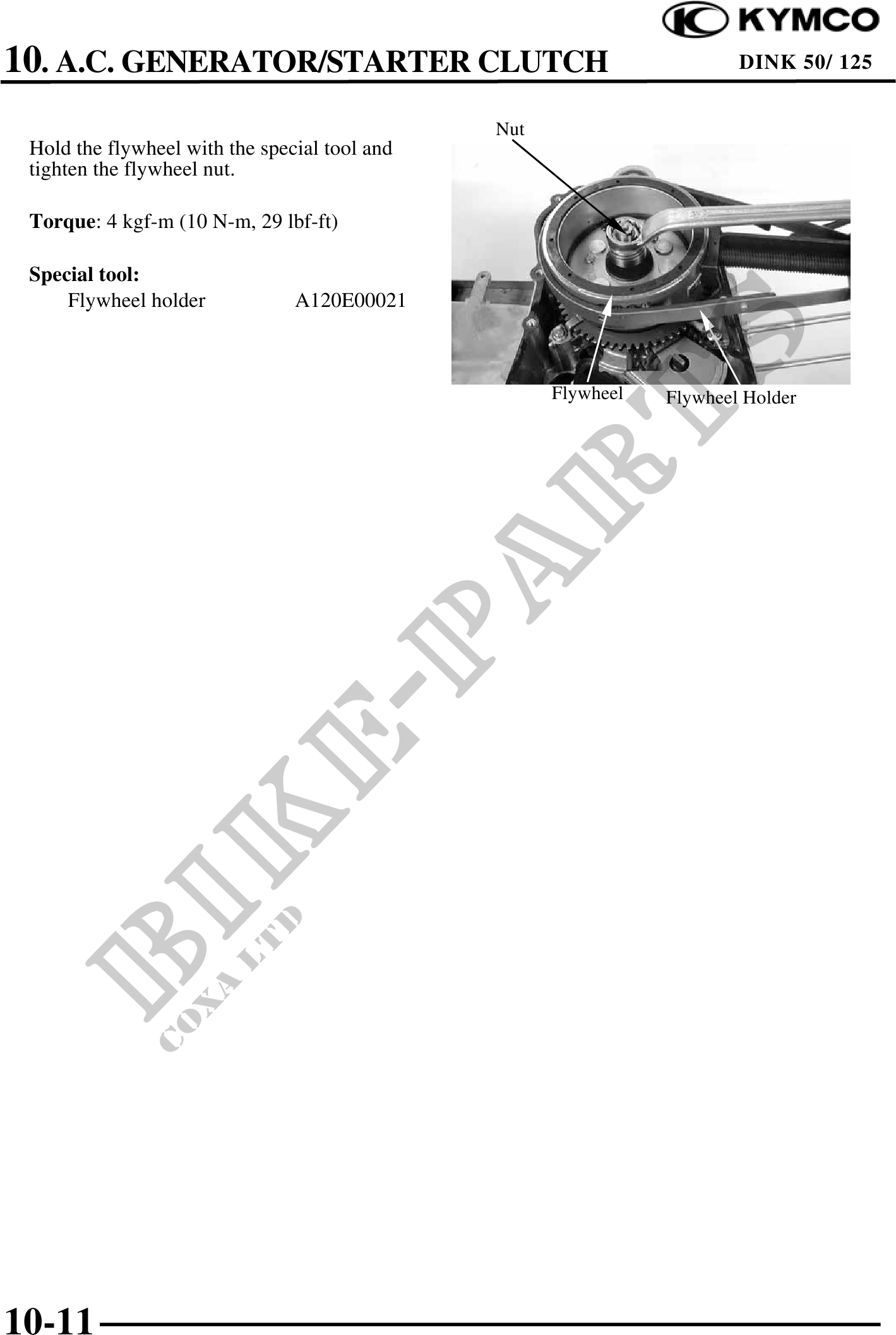

          10. A.C. GENERATOR/STARTER CLUTCH                                       DINK 50/ 125


                                               Nut
 Hold the flywheel with the special tool and
 tighten the flywheel nut.

 Torque: 4 kgf-m (10 N-m, 29 lbf-ft)

 Special tool:
     Flywheel holder            A120E00021



                                                     Flywheel   Flywheel Holder




10-11
