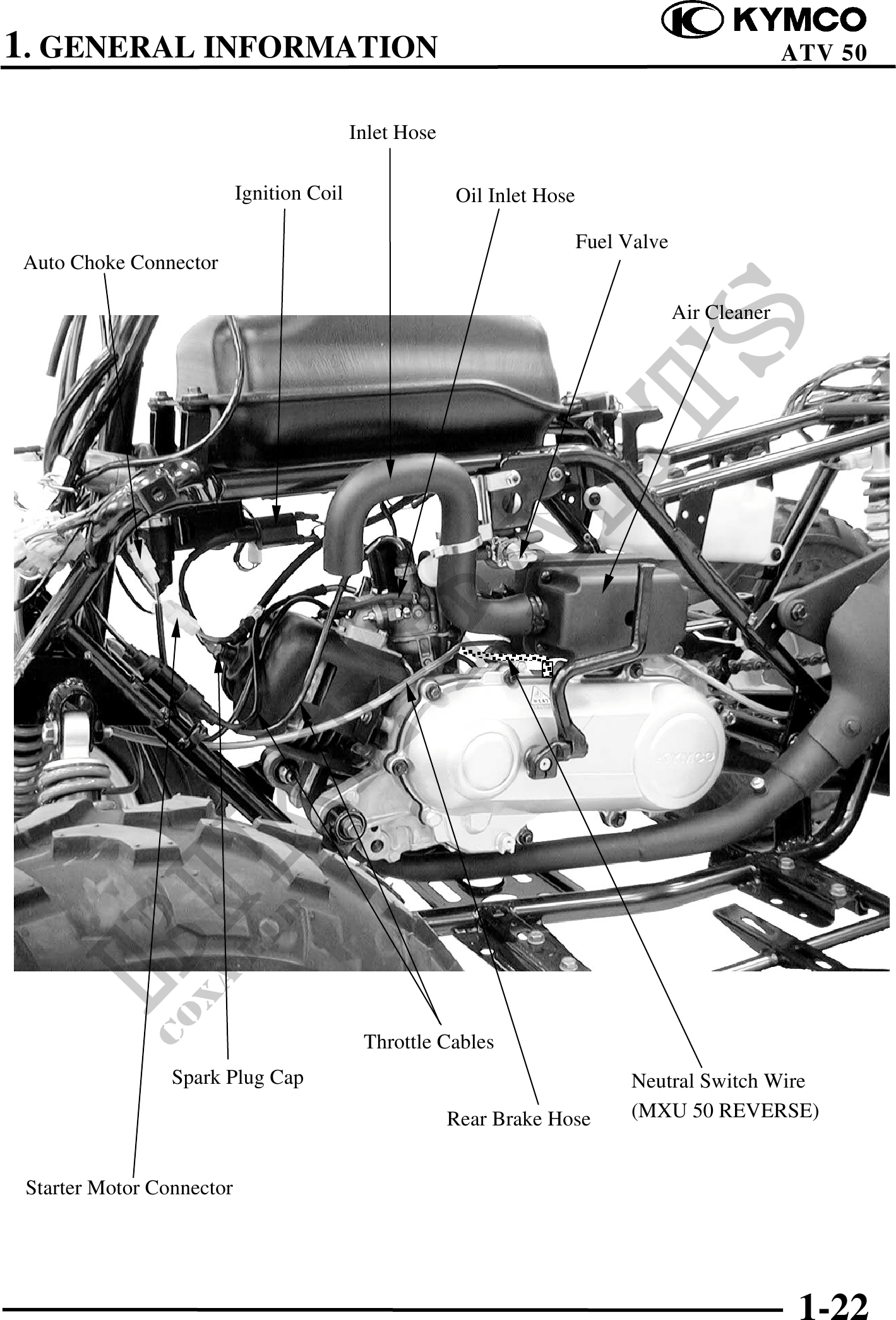

          1. GENERAL INFORMATION                                                                              ATV 50


                                           Inlet Hose

                           Ignition Coil                Oil Inlet Hose

                                                                         Fuel Valve
Auto Choke Connector

                                                                                      Air Cleaner




                                            Throttle Cables
                 Spark Plug Cap                                                Neutral Switch Wire
                                                        Rear Brake Hose        (MXU 50 REVERSE)


 Starter Motor Connector




                                                                                                     1-22
