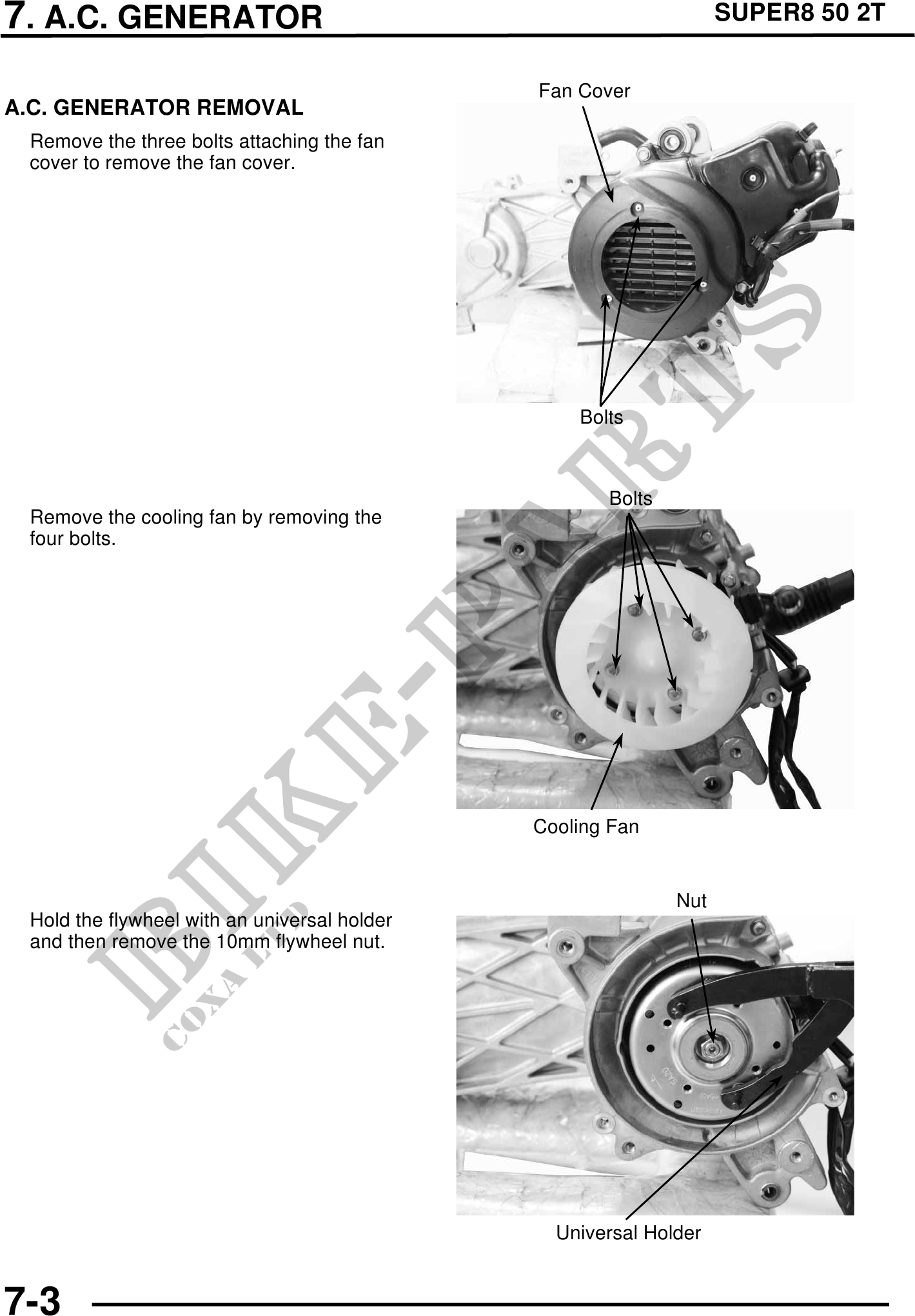

          7. A.C. GENERATOR                                                  SUPER8 50 2T


                                              Fan Cover
A.C. GENERATOR REMOVAL
 Remove the three bolts attaching the fan
 cover to remove the fan cover.




                                                  Bolts



                                                     Bolts
 Remove the cooling fan by removing the
 four bolts.




                                              Cooling Fan


                                                             Nut
 Hold the flywheel with an universal holder
 and then remove the 10mm flywheel nut.




                                                Universal Holder


7-3
