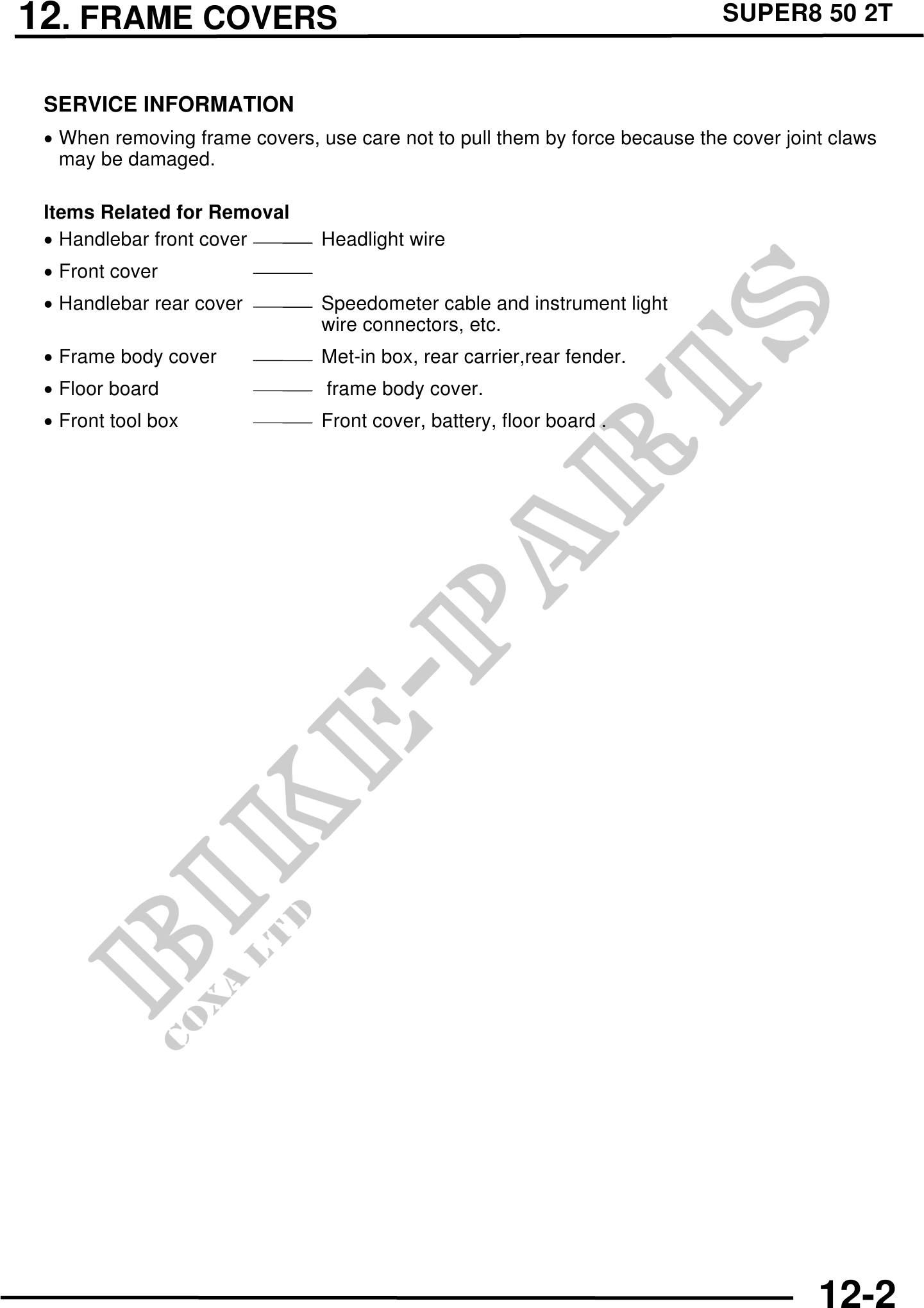

          12. FRAME COVERS                                                             SUPER8 50 2T


 SERVICE INFORMATION
 · When removing frame covers, use care not to pull them by force because the cover joint claws
   may be damaged.

 Items Related for Removal
 · Handlebar front cover        Headlight wire
 · Front cover
 · Handlebar rear cover         Speedometer cable and instrument light
                                wire connectors, etc.
 · Frame body cover             Met-in box, rear carrier,rear fender.
 · Floor board                  frame body cover.
 · Front tool box               Front cover, battery, floor board .




                                                                                        12-2
