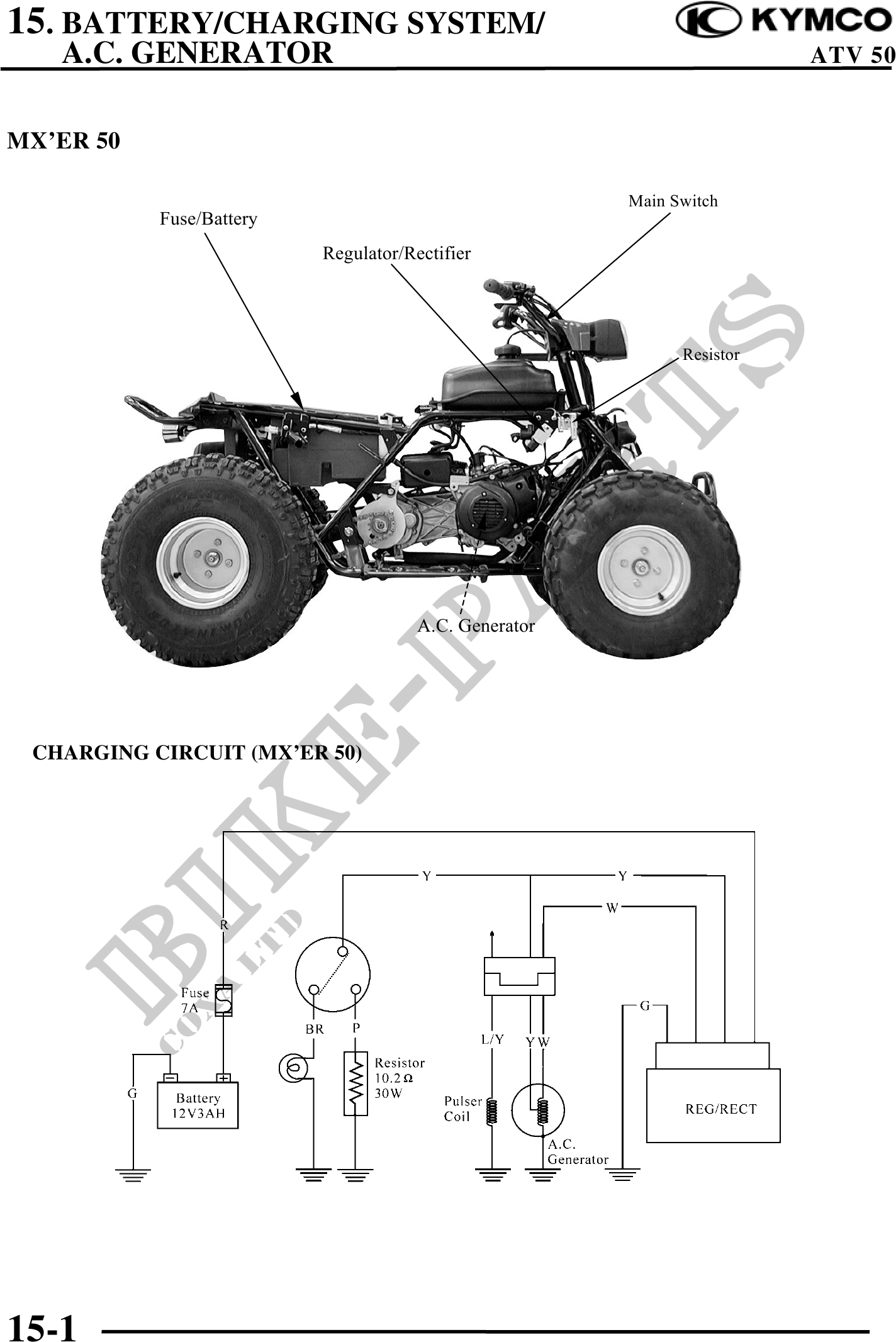

          15. BATTERY/CHARGING SYSTEM/
   A.C. GENERATOR                                                       ATV 50


MX'ER 50

                                                       Main Switch
           Fuse/Battery
                          Regulator/Rectifier




                                                             Resistor




                                      A.C. Generator




 CHARGING CIRCUIT (MX'ER 50)




15-1
