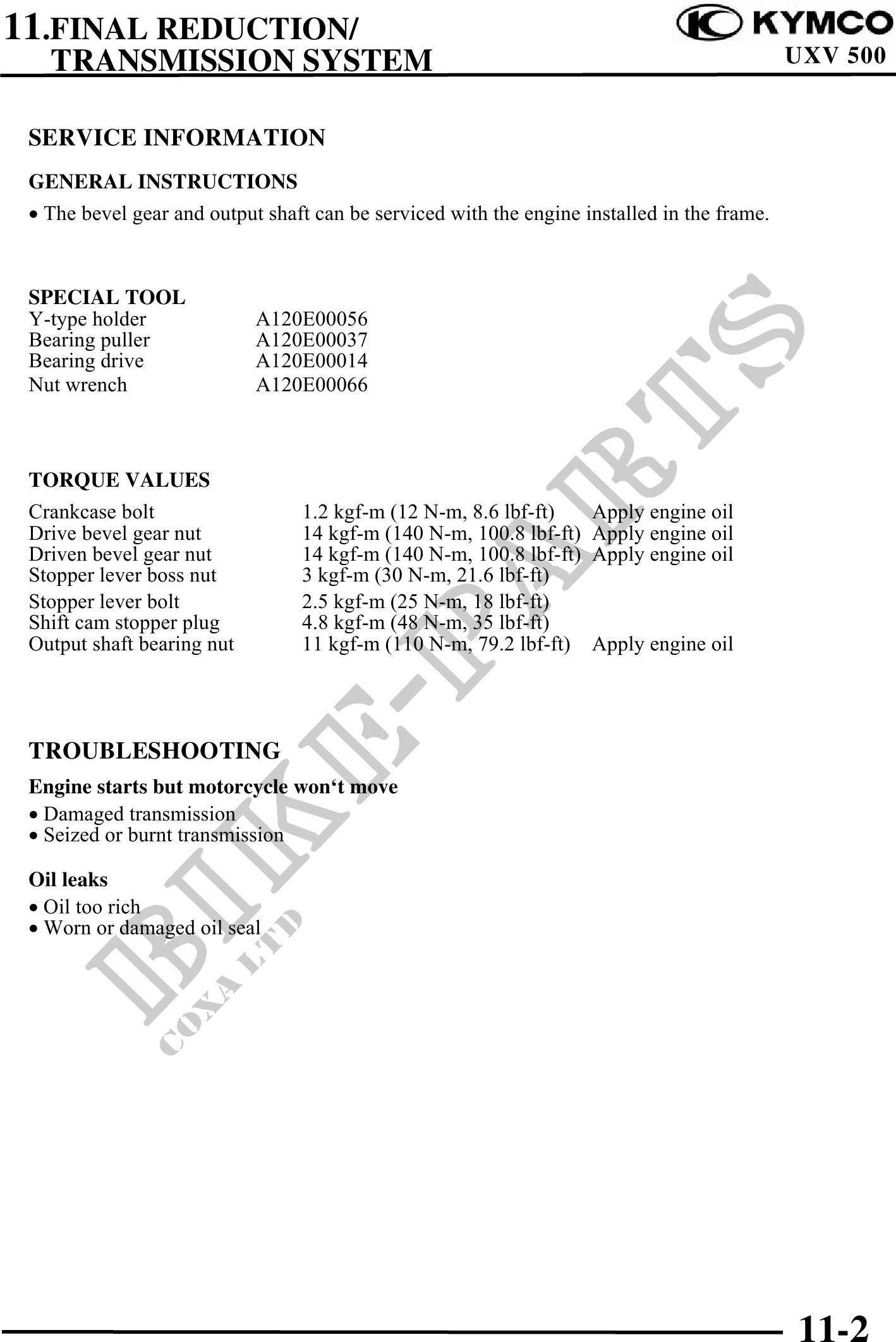

11.FINAL REDUCTION/ TRANSMISSION SYSTEM UXV 500 SERVICE INFORMATION GENERAL INSTRUCTIONS · The bevel gear and output shaft can be serviced with the engine installed in the frame. SPECIAL TOOL Y-type holder A120E00056 Bearing puller A120E00037 Bearing drive A120E00014 Nut wrench A120E00066 TORQUE VALUES Crankcase bolt 1.2 kgf-m (12 N-m, 8.6 lbf-ft) Apply engine oil Drive bevel gear nut 14 kgf-m (140 N-m, 100.8 lbf-ft) Apply engine oil Driven bevel gear nut 14 kgf-m (140 N-m, 100.8 lbf-ft) Apply engine oil Stopper lever boss nut 3 kgf-m (30 N-m, 21.6 lbf-ft) Stopper lever bolt 2.5 kgf-m (25 N-m, 18 lbf-ft) Shift cam stopper plug 4.8 kgf-m (48 N-m, 35 lbf-ft) Output shaft bearing nut 11 kgf-m (110 N-m, 79.2 lbf-ft) Apply engine oil TROUBLESHOOTING Engine starts but motorcycle won`t move · Damaged transmission · Seized or burnt transmission Oil leaks · Oil too rich · Worn or damaged oil seal 11-2
