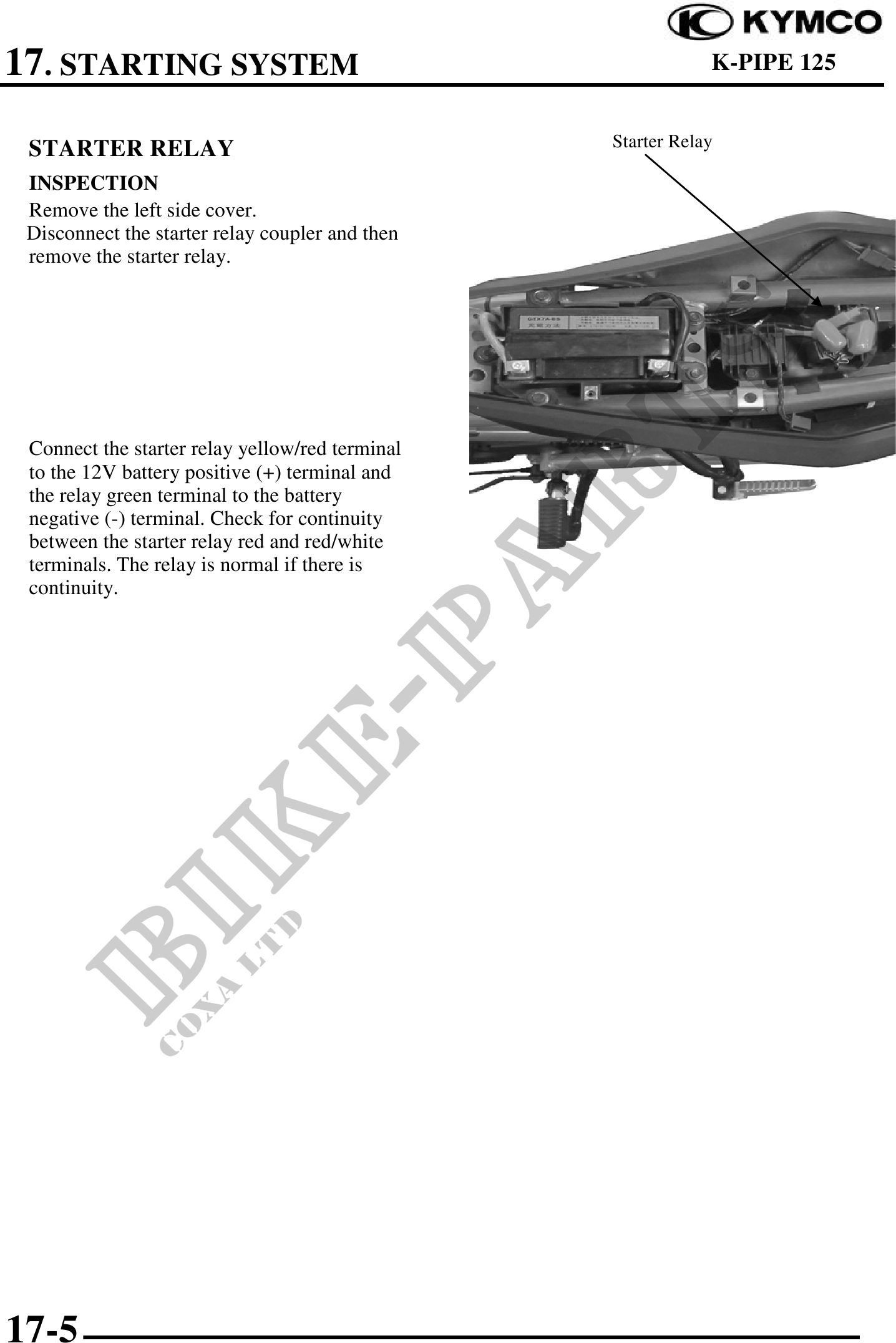

          17. STARTING SYSTEM                                          K-PIPE 125


 STARTER RELAY                                   Starter Relay

 INSPECTION
 Remove the left side cover.
 Disconnect the starter relay coupler and then
 remove the starter relay.




 Connect the starter relay yellow/red terminal
 to the 12V battery positive (+) terminal and
 the relay green terminal to the battery
 negative (-) terminal. Check for continuity
 between the starter relay red and red/white
 terminals. The relay is normal if there is
 continuity.




17-5
