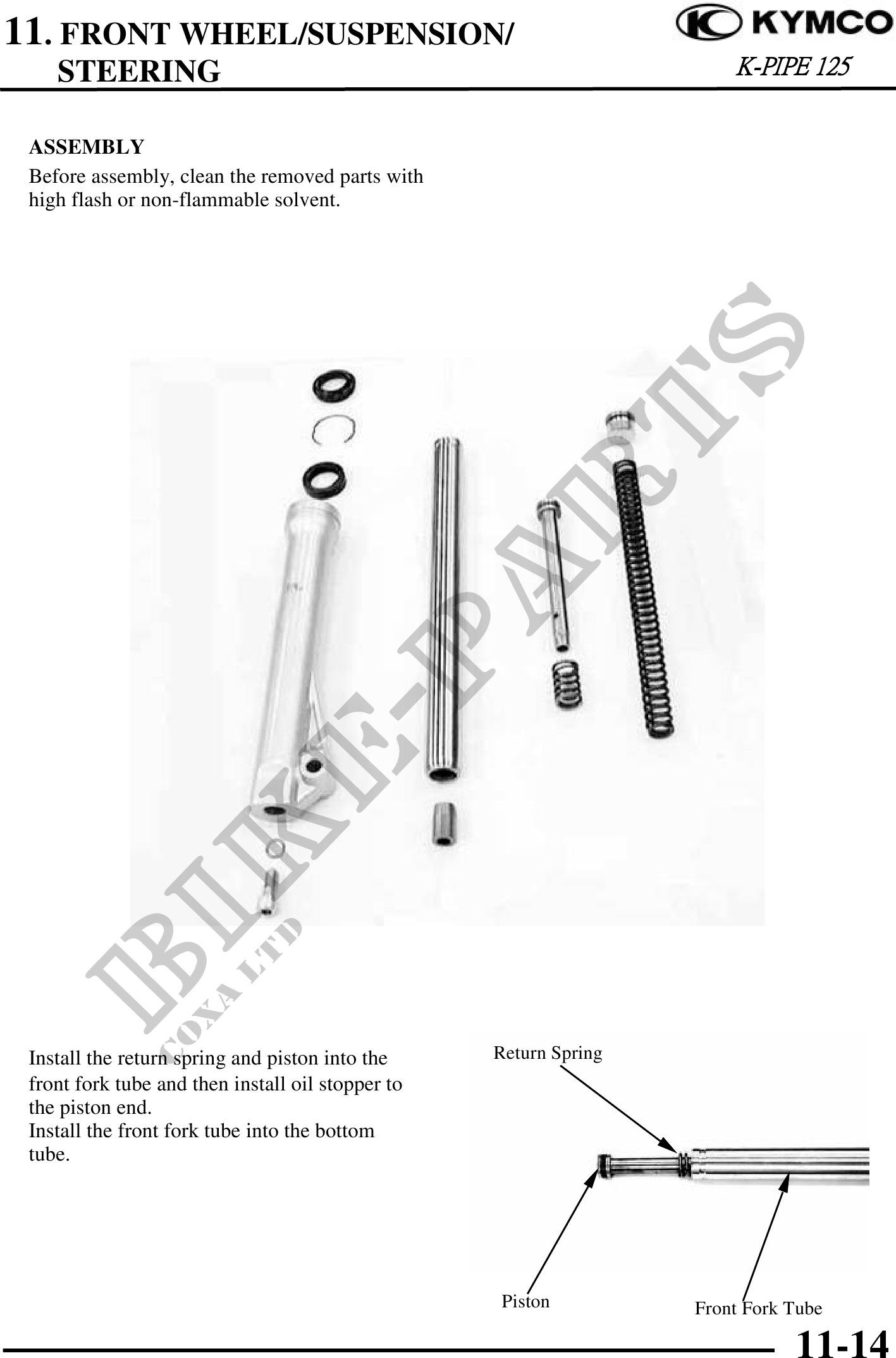

          11. FRONT WHEEL/SUSPENSION/
    STEERING                                                           K-PIPE 125


 ASSEMBLY
 Before assembly, clean the removed parts with
 high flash or non-flammable solvent.




 Install the return spring and piston into the     Return Spring
 front fork tube and then install oil stopper to
 the piston end.
 Install the front fork tube into the bottom
 tube.




                                                   Piston          Front Fork Tube

                                                                              11-14
