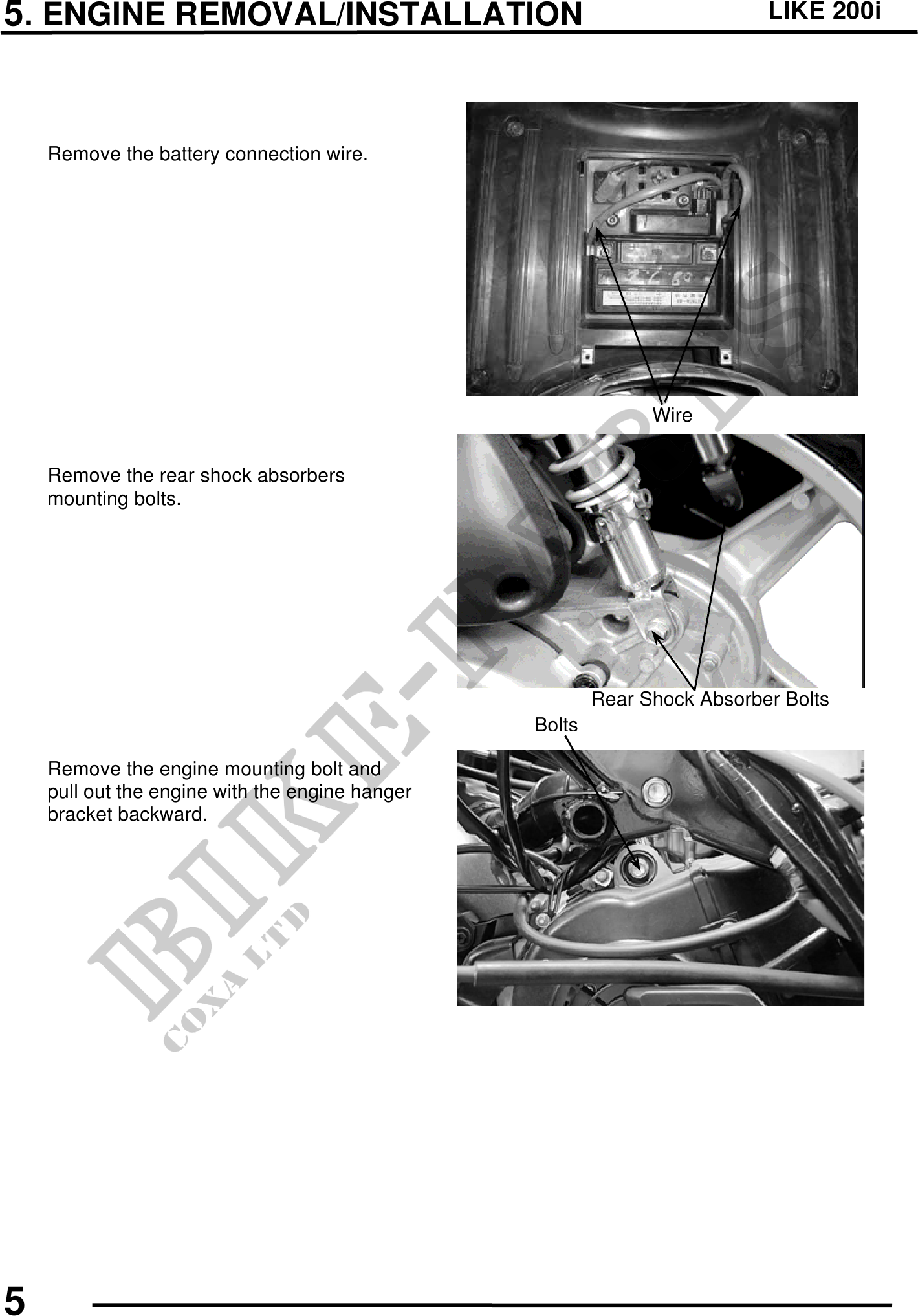

          5. ENGINE REMOVAL/INSTALLATION                                             LIKE 200i




    Remove the battery connection wire.




                                                               Wire


    Remove the rear shock absorbers
    mounting bolts.




                                                         Rear Shock Absorber Bolts
                                                 Bolts

    Remove the engine mounting bolt and
    pull out the engine with the engine hanger
    bracket backward.




5
