          13. FUEL INJECTION SYSTEM                                                Downtown 300i ABS

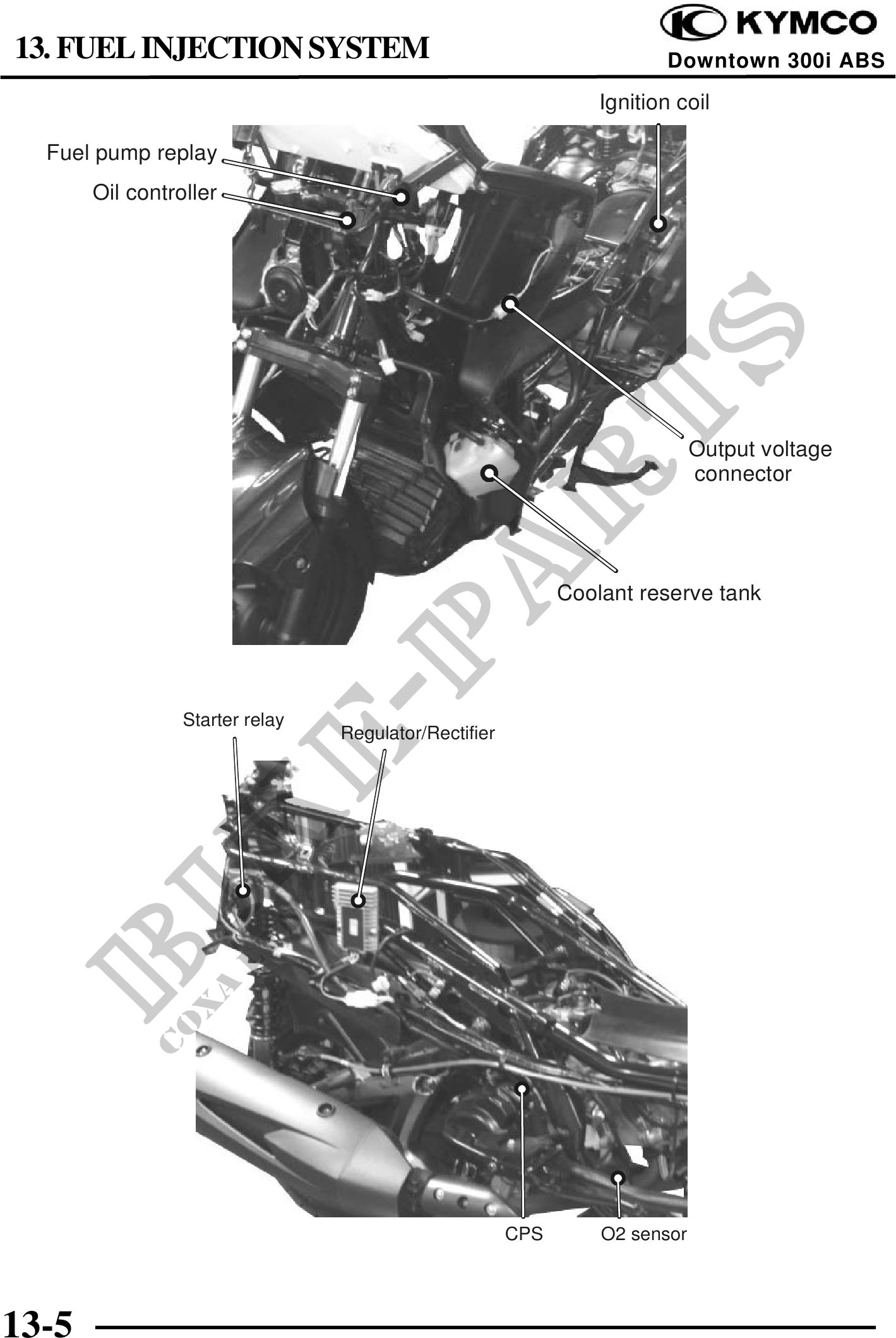

                                                                 Ignition coil

  Fuel pump replay
       Oil controller




                                                                             Output voltage
                                                                             connector




                                                             Coolant reserve tank




                 Starter relay
                                 Regulator/Rectifier




                                                       CPS       O2 sensor




13-5
