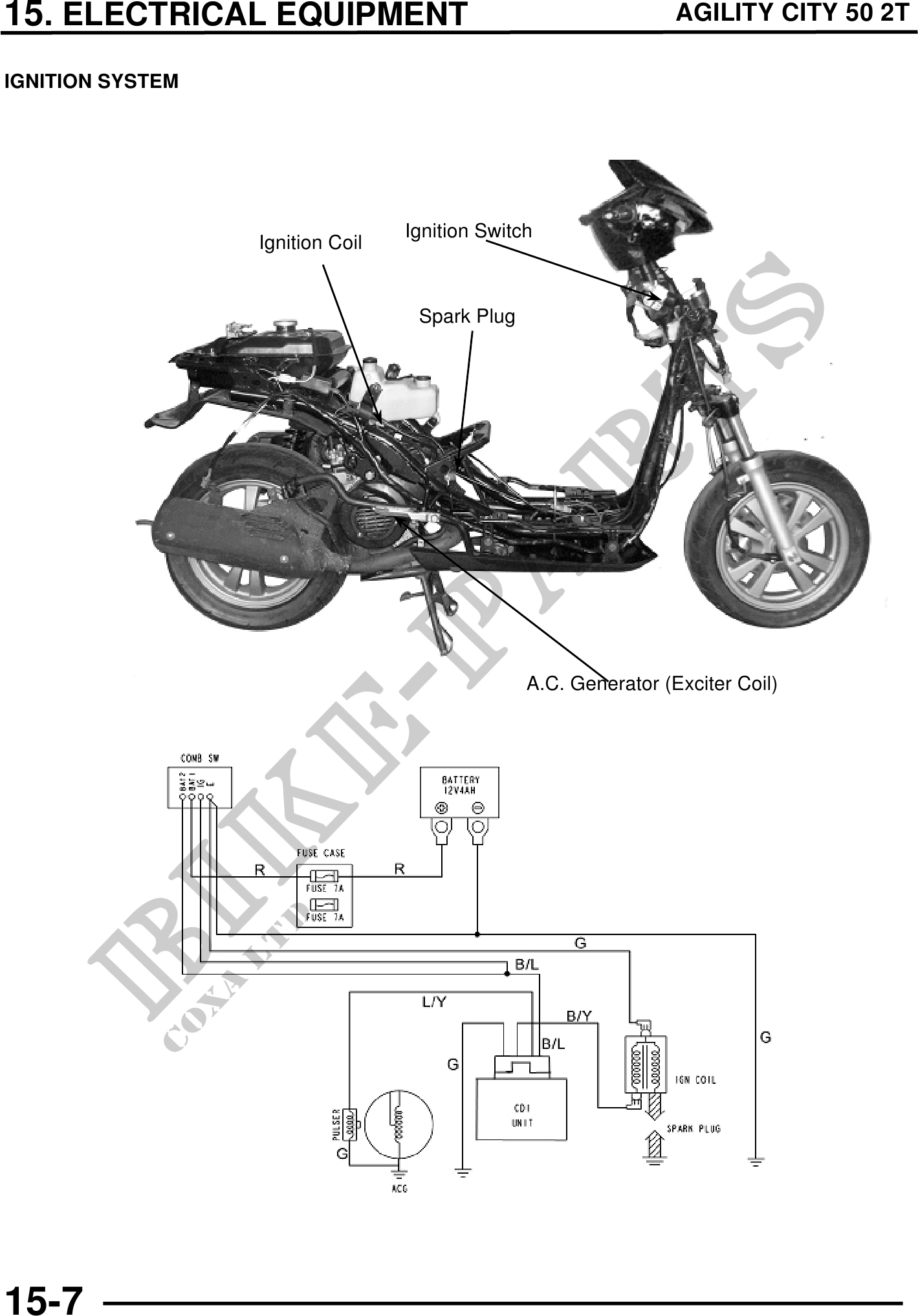

          15. ELECTRICAL EQUIPMENT                                         AGILITY CITY 50 2T

IGNITION SYSTEM




                                  Ignition Switch
                  Ignition Coil


                                   Spark Plug




                                                A.C. Generator (Exciter Coil)




15-7
