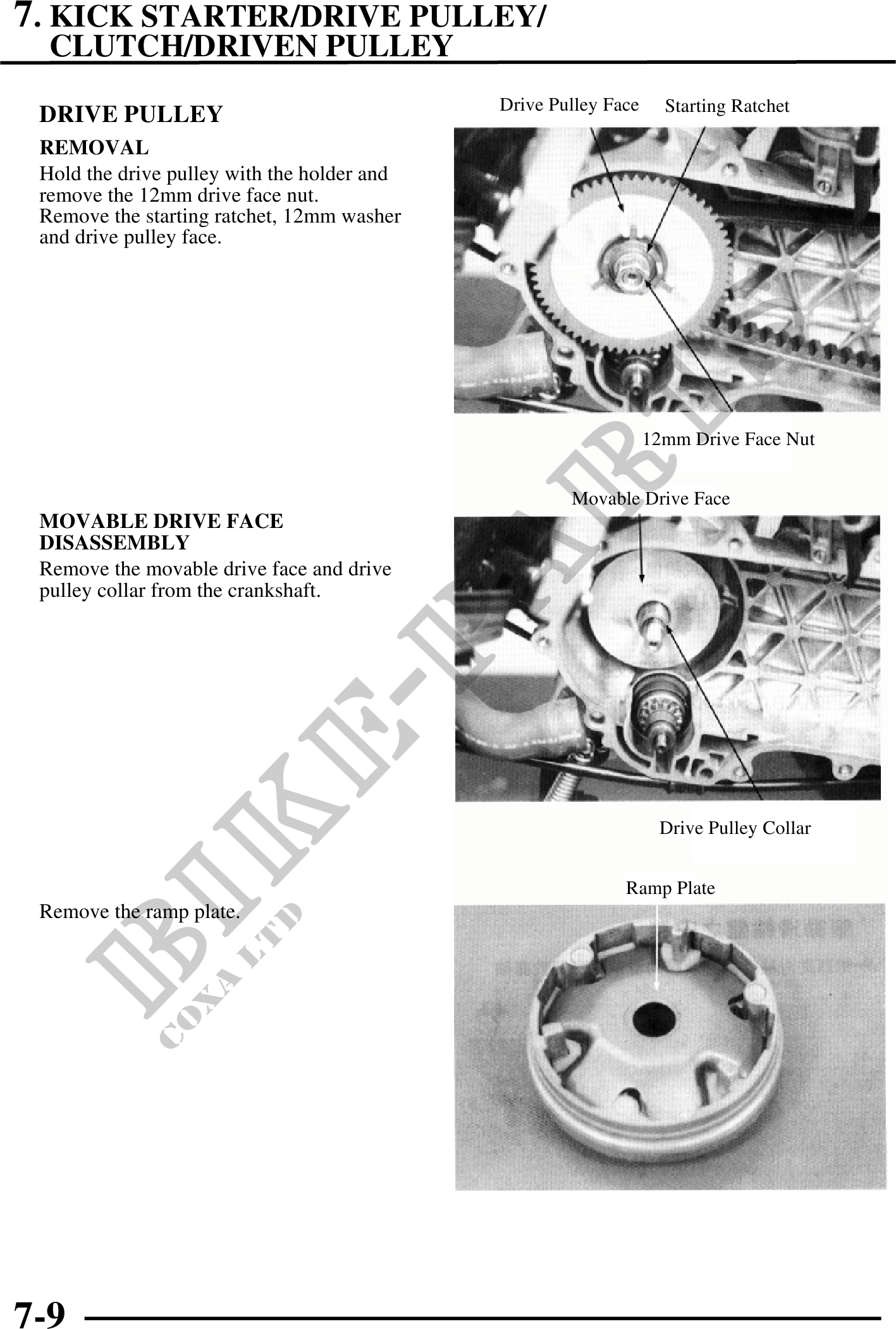

          7. KICK STARTER/DRIVE PULLEY/
  CLUTCH/DRIVEN PULLEY
                                             Drive Pulley Face     Starting Ratchet
 DRIVE PULLEY
 REMOVAL
 Hold the drive pulley with the holder and
 remove the 12mm drive face nut.
 Remove the starting ratchet, 12mm washer
 and drive pulley face.




                                                                 12mm Drive Face Nut


                                                     Movable Drive Face
 MOVABLE DRIVE FACE
 DISASSEMBLY
 Remove the movable drive face and drive
 pulley collar from the crankshaft.




                                                                  Drive Pulley Collar


                                                            Ramp Plate
 Remove the ramp plate.




7-9
