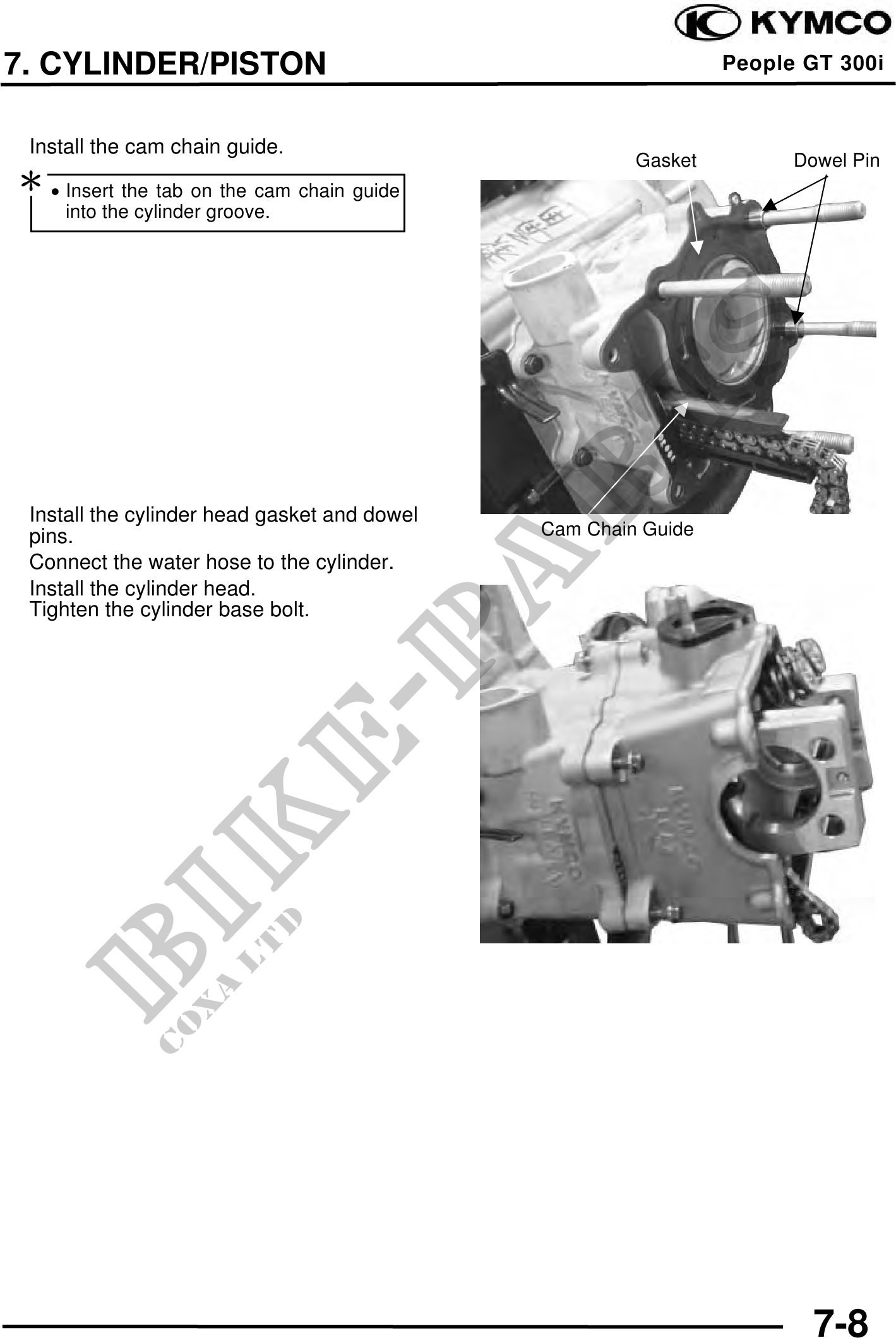

          7. CYLINDER/PISTON                                              People GT 300i


 Install the cam chain guide.
                                                       Gasket         Dowel Pin
 · Insert the tab on the cam chain guide
     into the cylinder groove.




 Install the cylinder head gasket and dowel
 pins.                                        Cam Chain Guide
 Connect the water hose to the cylinder.
 Install the cylinder head.
 Tighten the cylinder base bolt.




                                                                        7-8
