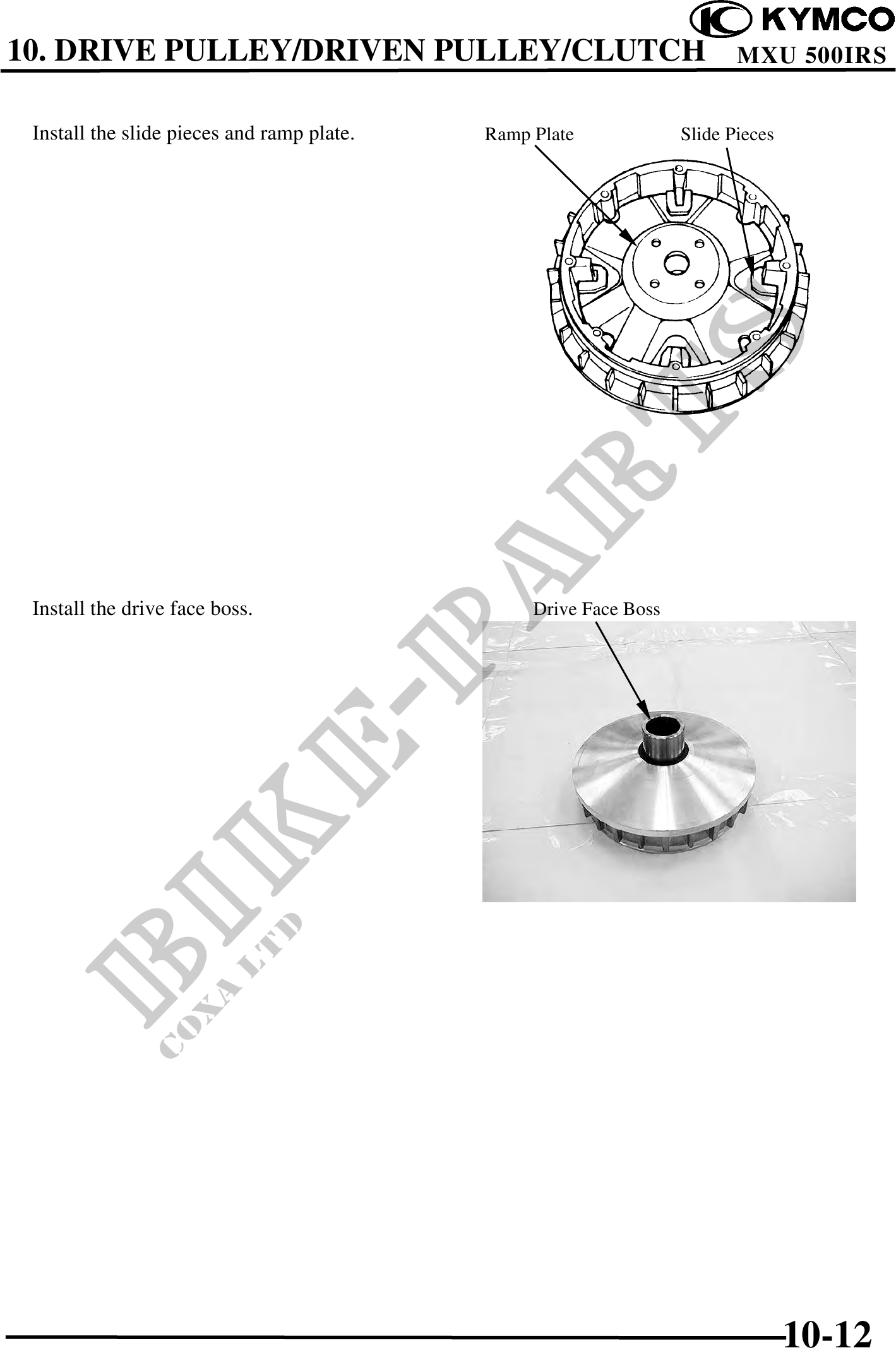

          10. DRIVE PULLEY/DRIVEN PULLEY/CLUTCH                                     MXU 500IRS


 Install the slide pieces and ramp plate.   Ramp Plate             Slide Pieces




 Install the drive face boss.                    Drive Face Boss
