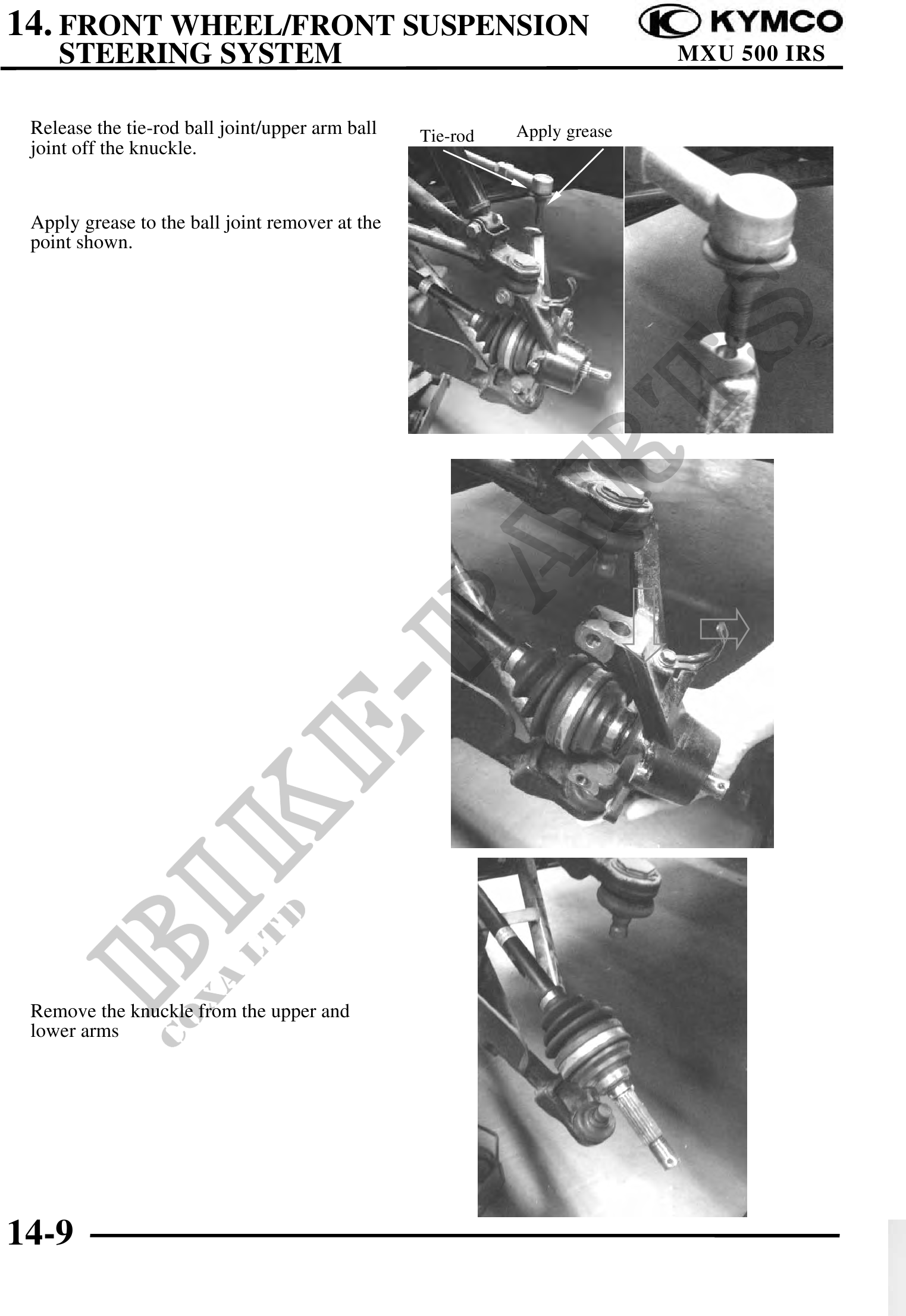

          14. FRONT WHEEL/FRONT SUSPENSION
    STEERING SYSTEM                                                       MXU 500 IRS


 Release the tie-rod ball joint/upper arm ball   Tie-rod   Apply grease
 joint off the knuckle.


 Apply grease to the ball joint remover at the
 point shown.




 Remove the knuckle from the upper and
 lower arms




14-9
