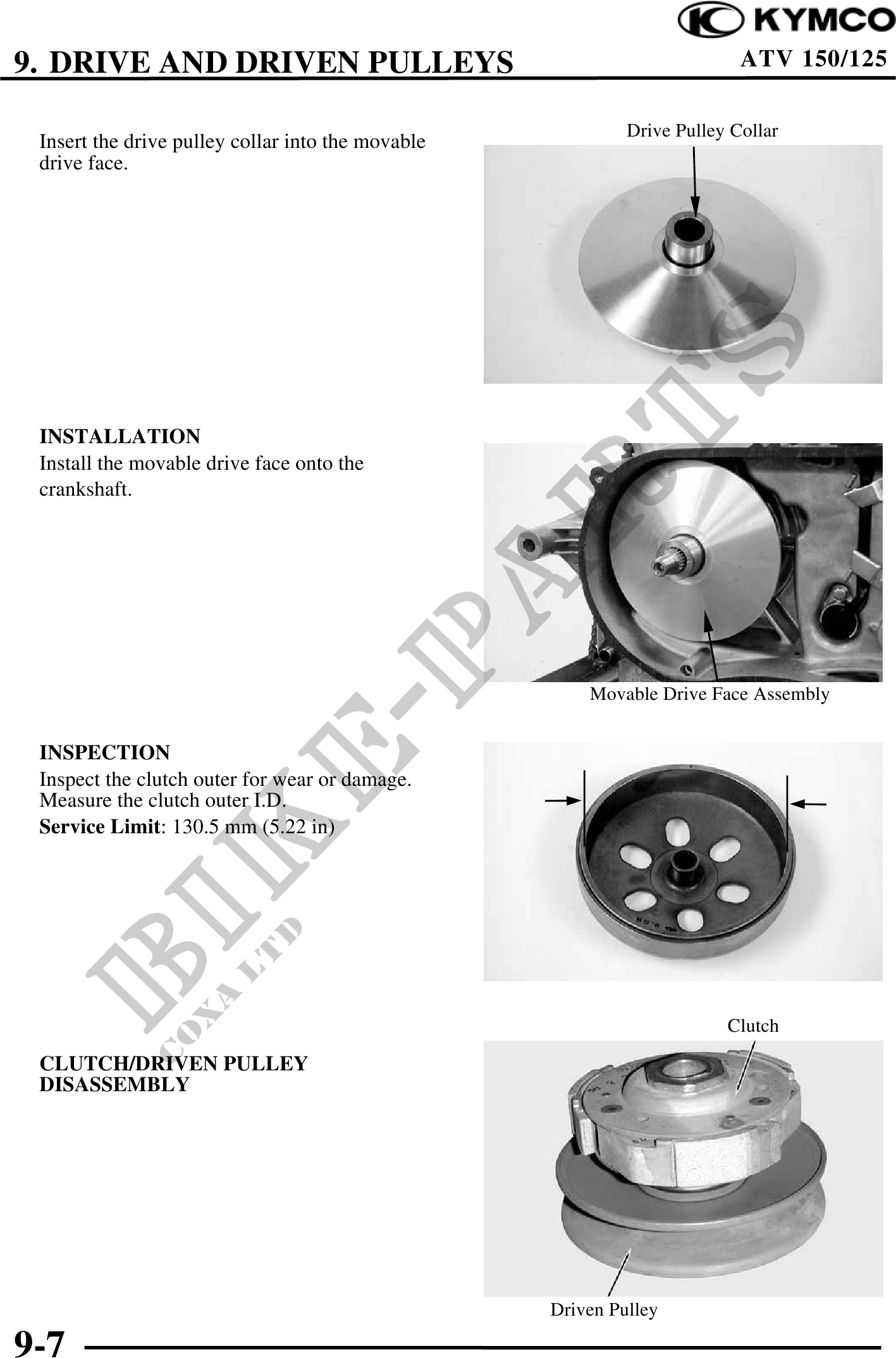

          9. DRIVE AND DRIVEN PULLEYS                                               ATV 150/125

                                                            Drive Pulley Collar
 Insert the drive pulley collar into the movable
 drive face.




 INSTALLATION
 Install the movable drive face onto the
 crankshaft.




                                                       Movable Drive Face Assembly


 INSPECTION
 Inspect the clutch outer for wear or damage.
 Measure the clutch outer I.D.
 Service Limit: 130.5 mm (5.22 in)




                                                                        Clutch
 CLUTCH/DRIVEN PULLEY
 DISASSEMBLY




                                                   Driven Pulley

9-7
