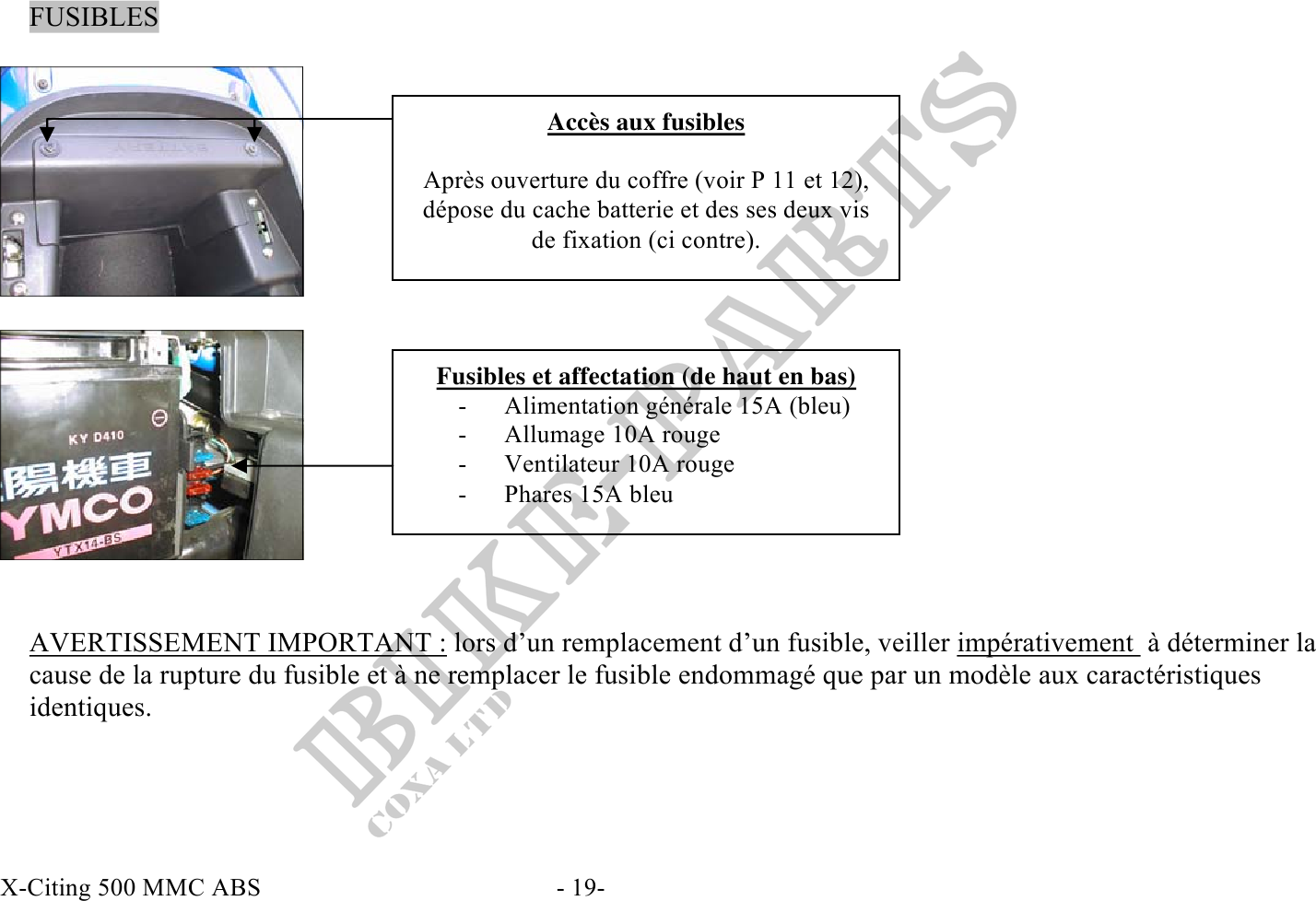

            FUSIBLES


                                              Accs aux fusibles

                                  Aprs ouverture du coffre (voir P 11 et 12),
                                  dépose du cache batterie et des ses deux vis
                                            de fixation (ci contre).




                                   Fusibles et affectation (de haut en bas)
                                    - Alimentation générale 15A (bleu)
                                    - Allumage 10A rouge
                                    - Ventilateur 10A rouge
                                    - Phares 15A bleu




  AVERTISSEMENT IMPORTANT : lors d'un remplacement d'un fusible, veiller impérativement  déterminer la
  cause de la rupture du fusible et  ne remplacer le fusible endommagé que par un modle aux caractéristiques
  identiques.




X-Citing 500 MMC ABS                           - 19-
