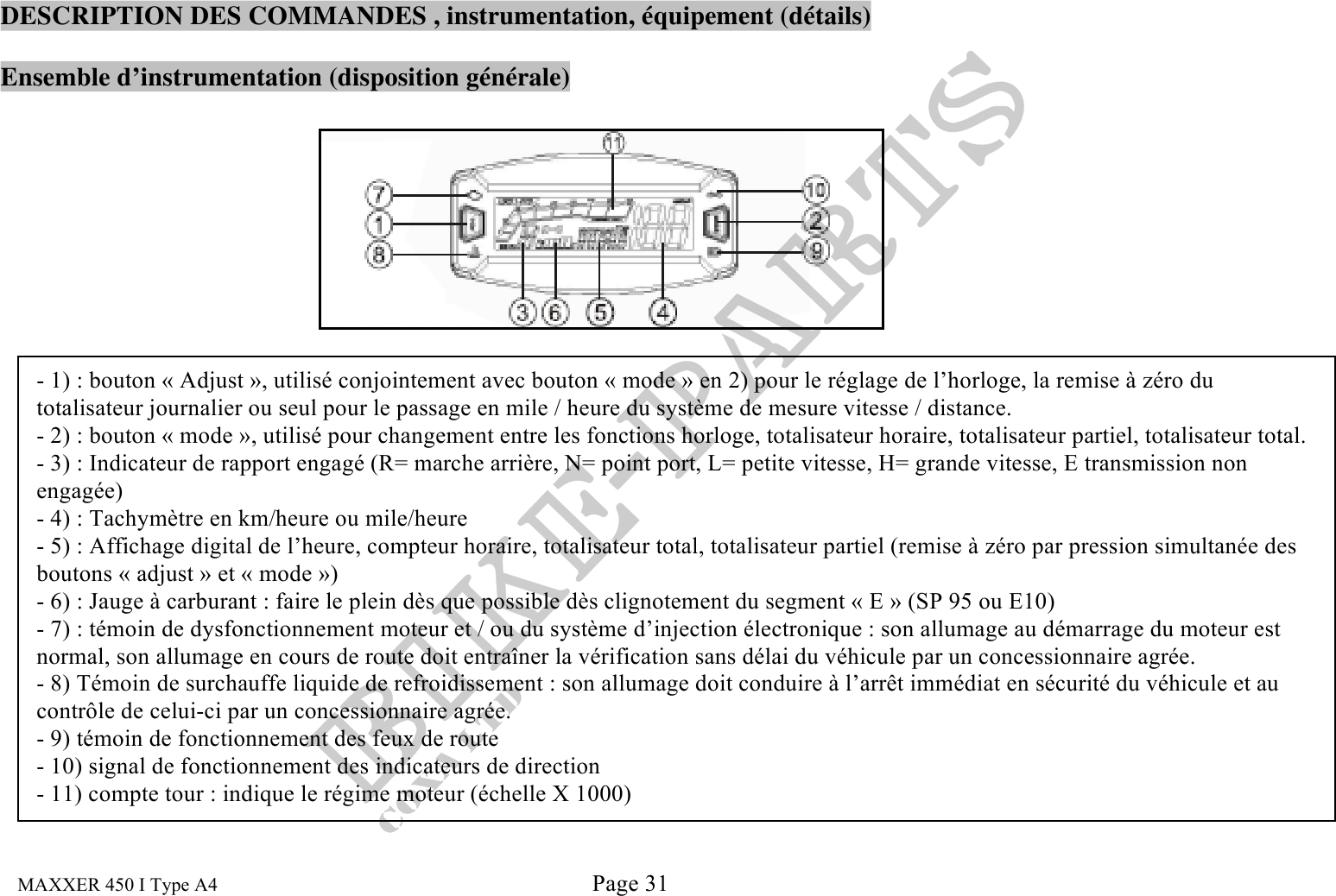

DESCRIPTION DES COMMANDES , instrumentation, équipement (détails)
Ensemble d'instrumentation (disposition générale)
- 1) : bouton Adjust , utilisé conjointement avec bouton mode en 2) pour le réglage de l'horloge, la remise zéro du
totalisateur journalier ou seul pour le passage en mile / heure du systme de mesure vitesse / distance.
- 2) : bouton mode , utilisé pour changement entre les fonctions horloge, totalisateur horaire, totalisateur partiel, totalisateur total.
- 3) : Indicateur de rapport engagé (R= marche arrire, N= point port, L= petite vitesse, H= grande vitesse, E transmission non
engagée)
- 4) : Tachymtre en km/heure ou mile/heure
- 5) : Affichage digital de l'heure, compteur horaire, totalisateur total, totalisateur partiel (remise zéro par pression simultanée des
boutons adjust et mode )
- 6) : Jauge carburant : faire le plein ds que possible ds clignotement du segment E (SP 95 ou E10)
- 7) : témoin de dysfonctionnement moteur et / ou du systme d'injection électronique : son allumage au démarrage du moteur est
normal, son allumage en cours de route doit entraîner la vérification sans délai du véhicule par un concessionnaire agrée.
- 8) Témoin de surchauffe liquide de refroidissement : son allumage doit conduire l'arrt immédiat en sécurité du véhicule et au
contrôle de celui-ci par un concessionnaire agrée.
DESCRIPTION DES COMMANDES, instrumentation, équipement (détails)
- 9) témoin de fonctionnement des feux de route
- 10) signal de fonctionnement des indicateurs de direction
- 11) compte tour : indique le régime moteur (échelle X 1000)
MAXXER 450 I Type A4 Page 31
