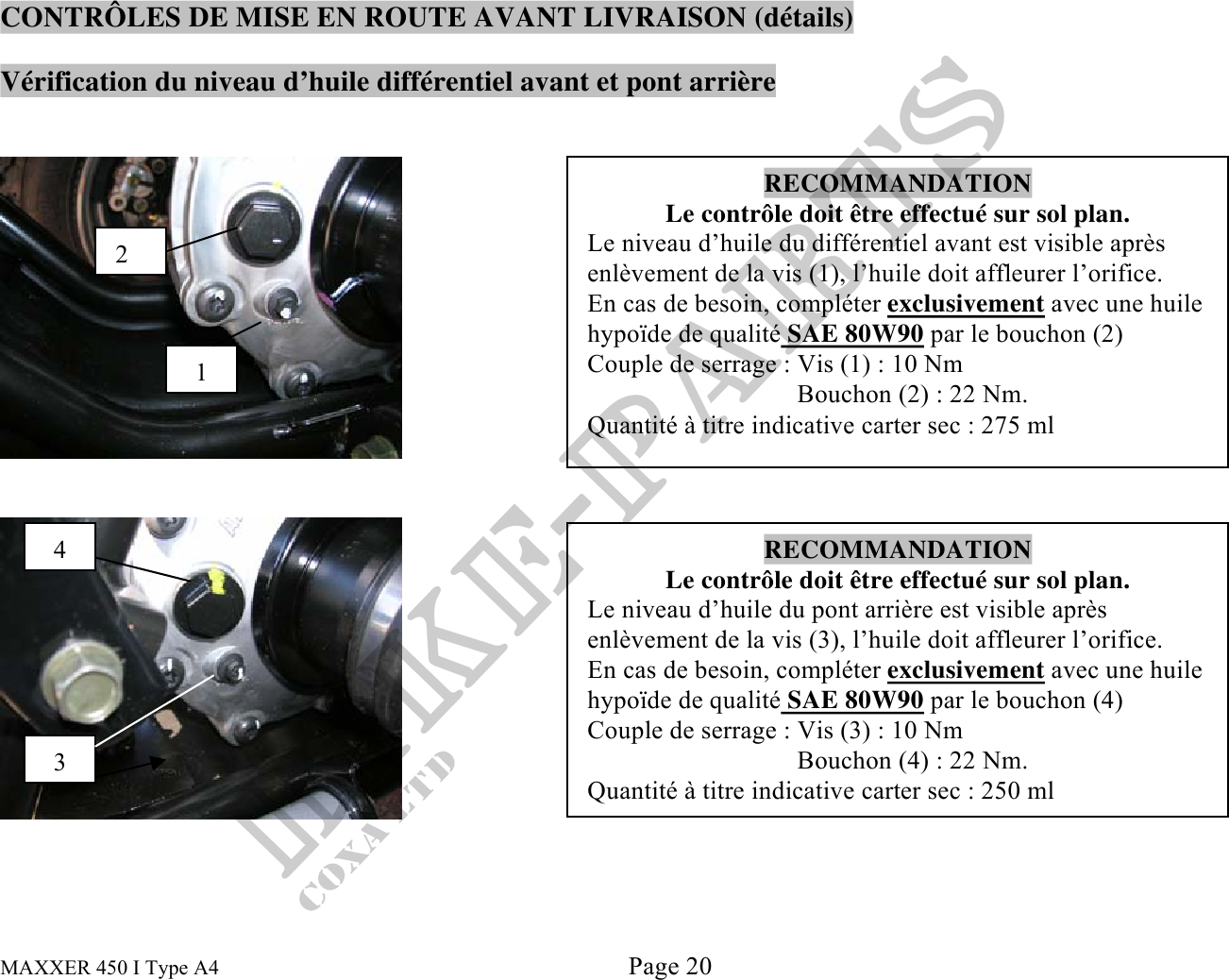

          CONTRÔLES DE MISE EN ROUTE AVANT LIVRAISON (détails)

Vérification du niveau d'huile différentiel avant et pont arrire


                                                                 RECOMMANDATION
                                                       Le contrôle doit tre effectué sur sol plan.
          2                                     Le niveau d'huile du différentiel avant est visible aprs
                                                enlvement de la vis (1), l'huile doit affleurer l'orifice.
                                                En cas de besoin, compléter exclusivement avec une huile
                                                hypode de qualité SAE 80W90 par le bouchon (2)
                 1                              Couple de serrage : Vis (1) : 10 Nm
                                                                    Bouchon (2) : 22 Nm.
                                                Quantité  titre indicative carter sec : 275 ml



    4                                                            RECOMMANDATION
                                                       Le contrôle doit tre effectué sur sol plan.
                                                Le niveau d'huile du pont arrire est visible aprs
                                                enlvement de la vis (3), l'huile doit affleurer l'orifice.
                                                En cas de besoin, compléter exclusivement avec une huile
                                                hypode de qualité SAE 80W90 par le bouchon (4)
                                                Couple de serrage : Vis (3) : 10 Nm
    3                                                               Bouchon (4) : 22 Nm.
                                                Quantité  titre indicative carter sec : 250 ml
