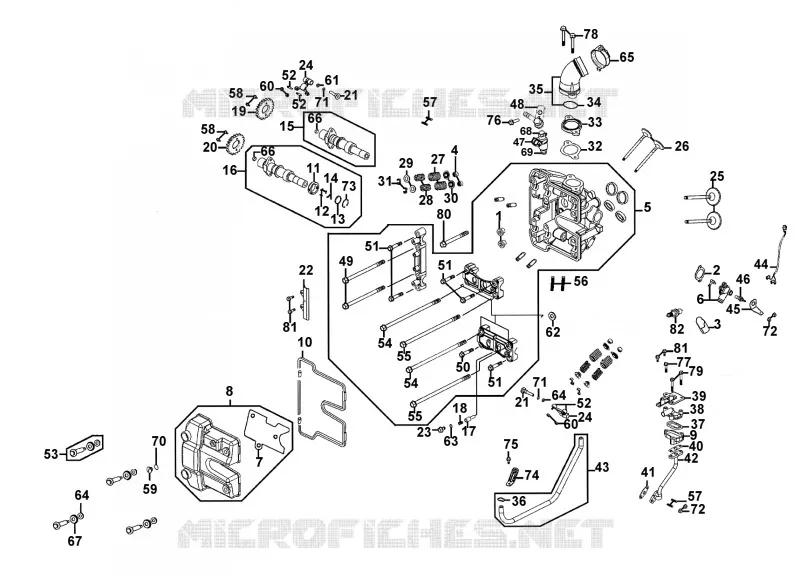

Vue éclatée

CORPS DE PAPILLON

CULASSE POUR KYMCO XCITING 500 RI 4T EURO III

CYLINDRE

(1) 12205-KHE8-301

VIS BOUCHON (M12)

(2) 12206-LBA2-E00

JOINT DE PIPE A EAU

(3) 12208-LBA2-E00

DEFLECTEUR DE CIRCULATION DEAU

(4) 12209-GDB4-68B

JOINT DE QUEUE DE SOUPAPE

(5) 1220A-LDG7-900

CULASSE

(6) 1220C-LBA2-E00

SUPPORT DE SONDE DE TEMPERATURE

(7) 12303-LBA2-E00

TOLE DE FERMETURE

(8) 12310-LBA2-E00

CACHE CULBUTEURS

(9) 12311-KBE2-900

BOITIER DE DEPOLLUTION

(10) 12391-LBA2-E00

JOINT DE CACHE CULBUTEURS

(11) 14102-LBA2-E00

CAME DARBRE A CAME

(12) 14103-GEN5-912

RESSORT

(13) 14104-LBA2-E00

RONDELLE DE PRESSION (0,34X20,49X25,95)

(14) 14105-GEN5-910

GALET DARBRE A CAME (3X5)

(15) 1411A-LBA2-E00

ARBRE A CAME DADMISSION (L= 180MM)

(16) 1412A-LDG7-E00

ARBRE A CAME DECHAPPEMENT (L 175MM)

(17) 14153-LBA2-E00

ARRETOIR

(18) 14154-LBA2-E00

RESSORT

(19) 14321-KED9-900

PIGNON DARBRE A CAME (38 DTS DIA=75MM E=5MM)

(20) 14321-LBA2-E00

PIGNON DARBRE A CAME (38 DTS DIA=75MM E=5MM)

(21) 14451-LBA2-E00

AXE DE CULBUTEUR DADMISSION

(22) 14546-LBA2-E00

GUIDE SUPERIEUR DE PRE-TENSIONNEUR DE CHAINE

(23) 14552-KGBG-900

VIS DAJUSTEMENT DE TENDEUR

(24) 14611-LBA2-E00

CULBUTEUR DADMISSION / ECHAPPEMENT

(25) 14711-LDG7-900

SOUPAPE DADMISSION (DIA 34 L 74MM)

(26) 14721-LBA2-E00

SOUPAPE DECHAPPEMENT (DIA 31 L 75MM)

(27) 14751-LBA2-E00

RESSORT EXTERIEUR DE SOUPAPE

(28) 14761-LDG7-900

RESSORT INTERIEUR DE SOUPAPE

(29) 14771-KED9-900

SIEGE DE RESSORT DE SOUPAPE

(30) 14777-LBA2-E00

SIEGE DE RESSORT DE SOUPAPE

(31) 14781-MFA6-C00

CLAVETTE DE SOUPAPE

(32) 16201-LBA2-E00

JOINT DE PIPE DADMISSION

(33) 16212-LDG7-900

ISOLANT DE PIPE DADMISSION

(34) 17113-LBA2-E00

JOINT TORIQUE(51X48X1,8)

(35) 1711A-LDG7-900

PIPE DADMISSION

(36) 17369-KDB4-671

CLIP DE DURITE

(37) 18601-KBE2-900

CLAPET DE RECYCLAGE (52X27X6,0)

(38) 18612-KFB5-900

COUVERCLE DE CLAPETS

(39) 18613-LDB5-E00

SUPPORT

(40) 18645-LBA2-E00

JOINT DE TUBULURE

(41) 18646-GFY6-941

JOINT DE TUBULURE

(42) 18647-LBA2-E00

TUBULURE

(43) 1866A-LDG7-900

DURITE DE RENIFLARD

(44) 32101-LDG7-900

FAISCEAU ELECTRIQUE DE SONDE DE TEMPERATURE

(45) 37720-KGB5-900

CONNEXION DE MASSE

(46) 37750-PAC1-005

SONDE DE TEMPERATURE

(47) 39300-LDG7-800

INJECTEUR

(48) 39301-LDG7-900

COUVERCLE DINJECTEUR

(49) 90001-LBA2-E00

GOUJON (M08X137)

(50) 90002-LBA2-E00

GOUJON (M08X201)

(51) 90011-KED9-900

VIS EPAULEE A TETE HEXAGONALE DE 12 (M08X48/22)(OR)

(52) 90012-3C33-C00

VIS REGLAGE JEU DE SOUPAPE (M05X18)

(53) 90017-KED9-900

VIS DE CACHE CULBUTEUR

(54) 90031-LBA2-E00

GOUJON (M10X220)

(55) 90032-LBA2-E00

GOUJON (M10X210)

(56) 90033-GFY6-C00

GOUJON (M08X32)

(57) 90033-GFY6-C10

GOUJON (M06X16)

(58) 90083-KED9-900

VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X12)(OR FREIN FILET)

(59) 90084-4H28-001

VIS DE VISU DALLUMAGE

(60) 90206-0A01-C00

ECROU REGLAGE DE SOUPAPES

(61) 90403-KED9-900

RONDELLE ELASTIQUE (0,23X10,53X15,86)

(62) 90465-LBA2-E00

RONDELLE PLATE (2,56X10,08X18,64)

(63) KY-99-1000

REFERENCE NON RECONDUITE (NE PEUT PLUS &ECIRC;TRE COMMAND&EACUTE;E)

(64) 90541-KED9-900

RONDELLE DETANCHEITE (3,68X10,40X19,65)

(65) 90652-LDG7-900

COLLIER DE SERRAGE (10-59MM)

(66) 90680-LBA2-E00

BOUCHON

(67) 90914-KED9-900

RONDELLE PLATE (2,76X12,00X22,05)

(68) 91301-LDF2-800

JOINT TORIQUE(14X7,47X3,6)

(69) 91302-LDF2-800

JOINT DINJECTEUR

(70) 91303-3G77-001

JOINT TORIQUE(18X13,8X2,5)

(71) 91308-KED9-900

JOINT TORIQUE(19X17,5X1,5)

(72) 94050-06080

ECROU (M06)

(73) 94510-20000

CIRCLIP EXTERIEUR (20MM)

(74) 94591-KFBF-900

PASSE CABLE (2X70)

(75) 90083-KED9-900

VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X12)(OR FREIN FILET)

(76) 95701-06016-02

VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X16)(ARGENT)

(77) 95701-06025-08

VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X25)(OR)

(78) 95701-06028-08

VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X28)(OR)

(79) 95801-06040-06

VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X40)(NOIR)

(80) 95801-KED9-900

VIS EPAULEE A TETE HEXAGONALE DE 12 (M08X71/23)(OR)

(81) 96001-06014-06

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X14)(NOIR)

(82) ky-99-1000

REFERENCE NON RECONDUITE (NE PEUT PLUS &ECIRC;TRE COMMAND&EACUTE;E)

	Référence	Désignation	Qté
# 1	12205-KHE8-301	VIS BOUCHON (M12)	Prix Unitaire TTC 3,20 €
# 2	12206-LBA2-E00	JOINT DE PIPE A EAU	Prix Unitaire TTC 1,80 €
# 3	12208-LBA2-E00	DEFLECTEUR DE CIRCULATION DEAU	Prix Unitaire TTC 2,90 €
# 4	12209-GDB4-68B	JOINT DE QUEUE DE SOUPAPE	Prix Unitaire TTC 3,50 €
# 5	1220A-LDG7-900	CULASSE	Prix Unitaire TTC 599,90 €
# 6	1220C-LBA2-E00	SUPPORT DE SONDE DE TEMPERATURE	Prix Unitaire TTC 17,90 €
# 7	12303-LBA2-E00	TOLE DE FERMETURE	Prix Unitaire TTC 2,50 €
# 8	12310-LBA2-E00	CACHE CULBUTEURS	Prix Unitaire TTC 79,90 €
# 9	12311-KBE2-900	BOITIER DE DEPOLLUTION	Prix Unitaire TTC 11,50 €
# 10	12391-LBA2-E00	JOINT DE CACHE CULBUTEURS	Prix Unitaire TTC 22,90 €
# 11	14102-LBA2-E00	CAME DARBRE A CAME	Non disponible	0,00 €
# 12	14103-GEN5-912	RESSORT	Prix Unitaire TTC 2,30 €
# 13	14104-LBA2-E00	RONDELLE DE PRESSION (0, 34X20, 49X25, 95)	Prix Unitaire TTC 1,20 €
# 14	14105-GEN5-910	GALET DARBRE A CAME (3X5)	Prix Unitaire TTC 2,30 €
# 15	1411A-LBA2-E00	ARBRE A CAME DADMISSION (L= 180MM)	Prix Unitaire TTC 119,90 €
# 16	1412A-LDG7-E00	ARBRE A CAME DECHAPPEMENT (L 175MM)	Prix Unitaire TTC 154,90 €
# 17	14153-LBA2-E00	ARRETOIR	Prix Unitaire TTC 3,10 €
# 18	14154-LBA2-E00	RESSORT	Prix Unitaire TTC 2,50 €
# 19	14321-KED9-900	PIGNON DARBRE A CAME (38 DTS DIA=75MM E=5MM)	Prix Unitaire TTC 22,90 €
# 20	14321-LBA2-E00	PIGNON DARBRE A CAME (38 DTS DIA=75MM E=5MM)	Prix Unitaire TTC 22,90 €
# 21	14451-LBA2-E00	AXE DE CULBUTEUR DADMISSION	Prix Unitaire TTC 42,90 €
# 22	14546-LBA2-E00	GUIDE SUPERIEUR DE PRE-TENSIONNEUR DE CHAINE	Prix Unitaire TTC 16,90 €
# 23	14552-KGBG-900	VIS DAJUSTEMENT DE TENDEUR	Prix Unitaire TTC 2,40 €
# 24	14611-LBA2-E00	CULBUTEUR DADMISSION / ECHAPPEMENT	Prix Unitaire TTC 104,90 €
# 25	14711-LDG7-900	SOUPAPE DADMISSION (DIA 34 L 74MM)	Prix Unitaire TTC 25,90 €
# 26	14721-LBA2-E00	SOUPAPE DECHAPPEMENT (DIA 31 L 75MM)	Prix Unitaire TTC 37,90 €
# 27	14751-LBA2-E00	RESSORT EXTERIEUR DE SOUPAPE	Prix Unitaire TTC 5,70 €
# 28	14761-LDG7-900	RESSORT INTERIEUR DE SOUPAPE	Prix Unitaire TTC 5,70 €
# 29	14771-KED9-900	SIEGE DE RESSORT DE SOUPAPE	Prix Unitaire TTC 4,70 €
# 30	14777-LBA2-E00	SIEGE DE RESSORT DE SOUPAPE	Prix Unitaire TTC 3,00 €
# 31	14781-MFA6-C00	CLAVETTE DE SOUPAPE	Prix Unitaire TTC 2,30 €
# 32	16201-LBA2-E00	JOINT DE PIPE DADMISSION	Prix Unitaire TTC 1,50 €
# 33	16212-LDG7-900	ISOLANT DE PIPE DADMISSION	Prix Unitaire TTC 3,90 €
# 34	17113-LBA2-E00	JOINT TORIQUE(51X48X1, 8)	Prix Unitaire TTC 2,90 €
# 35	1711A-LDG7-900	PIPE DADMISSION	Prix Unitaire TTC 44,90 €
# 36	17369-KDB4-671	CLIP DE DURITE	Prix Unitaire TTC 1,40 €
# 37	18601-KBE2-900	CLAPET DE RECYCLAGE (52X27X6, 0)	Prix Unitaire TTC 24,90 €
# 38	18612-KFB5-900	COUVERCLE DE CLAPETS	Prix Unitaire TTC 6,90 €
# 39	18613-LDB5-E00	SUPPORT	Prix Unitaire TTC 5,70 €
# 40	18645-LBA2-E00	JOINT DE TUBULURE	Prix Unitaire TTC 1,10 €
# 41	18646-GFY6-941	JOINT DE TUBULURE	Prix Unitaire TTC 1,10 €
# 42	18647-LBA2-E00	TUBULURE	Prix Unitaire TTC 22,90 €
# 43	1866A-LDG7-900	DURITE DE RENIFLARD	Prix Unitaire TTC 6,70 €
# 44	32101-LDG7-900	FAISCEAU ELECTRIQUE DE SONDE DE TEMPERATURE	Prix Unitaire TTC 4,70 €
# 45	37720-KGB5-900	CONNEXION DE MASSE	Prix Unitaire TTC 1,50 €
# 46	37750-PAC1-005	SONDE DE TEMPERATURE	Prix Unitaire TTC 29,90 €
# 47	39300-LDG7-800	INJECTEUR	Prix Unitaire TTC 144,90 €
# 48	39301-LDG7-900	COUVERCLE DINJECTEUR	Prix Unitaire TTC 5,70 €
# 49	90001-LBA2-E00	GOUJON (M08X137)	Prix Unitaire TTC 5,00 €
# 50	90002-LBA2-E00	GOUJON (M08X201)	Prix Unitaire TTC 6,50 €
# 51	90011-KED9-900	VIS EPAULEE A TETE HEXAGONALE DE 12 (M08X48/22)(OR)	Prix Unitaire TTC 2,30 €
# 52	90012-3C33-C00	VIS REGLAGE JEU DE SOUPAPE (M05X18)	Prix Unitaire TTC 2,50 €
# 53	90017-KED9-900	VIS DE CACHE CULBUTEUR	Prix Unitaire TTC 5,70 €
# 54	90031-LBA2-E00	GOUJON (M10X220)	Prix Unitaire TTC 10,50 €
# 55	90032-LBA2-E00	GOUJON (M10X210)	Prix Unitaire TTC 12,50 €
# 56	90033-GFY6-C00	GOUJON (M08X32)	Prix Unitaire TTC 2,90 €
# 57	90033-GFY6-C10	GOUJON (M06X16)	Prix Unitaire TTC 2,90 €
# 58	90083-KED9-900	VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X12)(OR FREIN FILET)	Prix Unitaire TTC 2,30 €
# 59	90084-4H28-001	VIS DE VISU DALLUMAGE	Prix Unitaire TTC 5,70 €
# 60	90206-0A01-C00	ECROU REGLAGE DE SOUPAPES	Prix Unitaire TTC 1,80 €
# 61	90403-KED9-900	RONDELLE ELASTIQUE (0, 23X10, 53X15, 86)	Prix Unitaire TTC 2,50 €
# 62	90465-LBA2-E00	RONDELLE PLATE (2, 56X10, 08X18, 64)	Prix Unitaire TTC 1,70 €
# 63	KY-99-1000	REFERENCE NON RECONDUITE (NE PEUT PLUS &ECIRC;TRE COMMAND&EACUTE;E)	Non disponible	0,00 €
# 64	90541-KED9-900	RONDELLE DETANCHEITE (3, 68X10, 40X19, 65)	Prix Unitaire TTC 1,80 €
# 65	90652-LDG7-900	COLLIER DE SERRAGE (10-59MM)	Prix Unitaire TTC 1,00 €
# 66	90680-LBA2-E00	BOUCHON	Prix Unitaire TTC 1,80 €
# 67	90914-KED9-900	RONDELLE PLATE (2, 76X12, 00X22, 05)	Prix Unitaire TTC 1,80 €
# 68	91301-LDF2-800	JOINT TORIQUE(14X7, 47X3, 6)	Prix Unitaire TTC 3,00 €
# 69	91302-LDF2-800	JOINT DINJECTEUR	Prix Unitaire TTC 6,90 €
# 70	91303-3G77-001	JOINT TORIQUE(18X13, 8X2, 5)	Prix Unitaire TTC 1,50 €
# 71	91308-KED9-900	JOINT TORIQUE(19X17, 5X1, 5)	Prix Unitaire TTC 1,10 €
# 72	94050-06080	ECROU (M06)	Prix Unitaire TTC 1,70 €
# 73	94510-20000	CIRCLIP EXTERIEUR (20MM)	Prix Unitaire TTC 1,80 €
# 74	94591-KFBF-900	PASSE CABLE (2X70)	Prix Unitaire TTC 1,70 €
# 75	90083-KED9-900	VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X12)(OR FREIN FILET)	Prix Unitaire TTC 2,30 €
# 76	95701-06016-02	VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X16)(ARGENT)	Prix Unitaire TTC 1,00 €
# 77	95701-06025-08	VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X25)(OR)	Prix Unitaire TTC 1,60 €
# 78	95701-06028-08	VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X28)(OR)	Prix Unitaire TTC 1,50 €
# 79	95801-06040-06	VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X40)(NOIR)	Prix Unitaire TTC 1,80 €
# 80	95801-KED9-900	VIS EPAULEE A TETE HEXAGONALE DE 12 (M08X71/23)(OR)	Prix Unitaire TTC 2,50 €
# 81	96001-06014-06	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X14)(NOIR)	Prix Unitaire TTC 1,50 €
# 82	ky-99-1000	REFERENCE NON RECONDUITE (NE PEUT PLUS &ECIRC;TRE COMMAND&EACUTE;E)	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Kymco. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE de votre Kymco XCITING 500 RI 4T EURO III de XCITING. Nous restons à votre disposition pour toute question.
