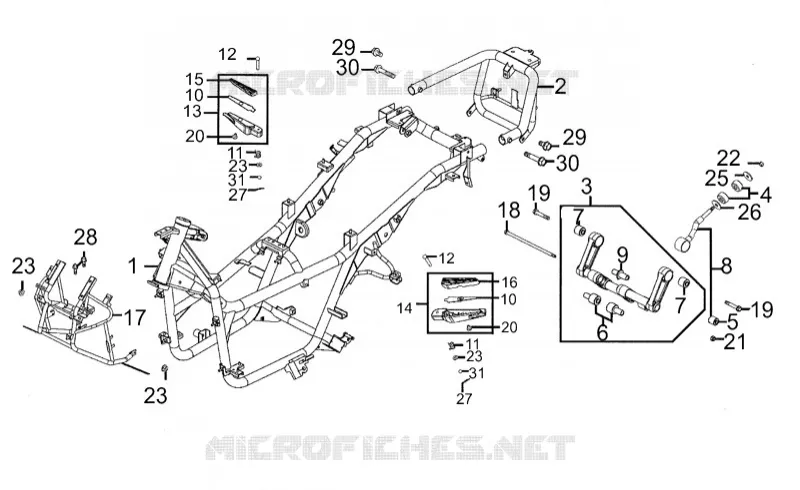

Vue éclatée

CARTER MOTEUR

CADRE POUR KYMCO XCITING 300 AFI 4T EURO III

CLIGNOTANTS

(1) 50100-LDF2-900

CHASSIS XCITING 250-300

(2) 50154-LBA2-E00

BOUCLE ARRIERE DE CHASSIS

(3) 50350-LDB2-E00

SUPPORT MOTEUR

(4) 50352-LDG7-900

BUTEE CAOUTCHOUC

(5) 50353-GBG2-711

SILENBLOC DE SUPPORT MOTEUR

(6) 50353-KGN7-901

SILENBLOC DE SUPPORT MOTEUR

(7) 50356-KHE7-E00

SILENBLOC TAMPON SUPPORT MOTEUR

(8) 50360-LDB2-E00

BIELLETTE DE SUPPORT MOTEUR

(9) 50364-KHE7-E00

ENTRETOISE

(10) 50701-LBA2-E00

SUPPORT DE REPOSE PIED ARRIERE

(11) 50713-KEB7-900

RESSORT

(12) 50715-KEB7-900

AXE DE REPOSE PIED

(13) 5071A-LFG2-E00

REPOSE PIED DROIT

(14) 5071B-LFG2-E00

REPOSE PIED GAUCHE

(15) 50720-LBA2-E00

GARNITURE REPOSE PIED DROIT

(16) 50730-LBA2-E00

GARNITURE REPOSE PIED GAUCHE

(17) 64315-LDG7-800

SUPPORT DE TABLIER AVANT

(18) 90101-KNBN-200

VIS EPAULEE A TETE HEXAGONALE DE 14 (M10X275/31)(OR)

(19) 90106-KHE7-E00

VIS EPAULEE A TETE HEXAGONALE DE 14 (M12X59/31)(OR)

(20) 90114-KED9-900

VIS A TETE PLATE A SIX PANS CREUX DE 14 (M06X12)(ARGENT)

(21) 90304-GHE8-004-SY

ECROU EPAULEE A TETE HEXAGONALE (M10X10)(OR)

(22) 90304-LBD4-900

ECROU EPAULEE A TETE HEXAGONALE (M10X10)(ARGENT)

(23) 94050-06080

ECROU (M06)

(24) 94101-06200

RONDELLE PLATE (1,04X6,65X12,90)

(25) 94101-LBA2-E00

RONDELLE PLATE (3,02X10,45X38,00)

(26) 94102-LBA2-E00

RONDELLE PLATE (3,00X12,52X38,09)

(27) KY-13-0172

GOUPILLE FENDUE (1,6X15MM)

(28) 90083-KED9-900

VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X12)(OR FREIN FILET)

(29) 95801-08012-08

VIS EPAULEE A TETE HEXAGONALE DE 12 (M08X12)(OR)

(30) 95701-08045-08

VIS EPAULEE A TETE HEXAGONALE DE 12 (M08X45/25)(OR)

(31) 96211-08000

BILLES DE ROULEMENT 6MM/SS MP (19 REQUISES)

	Référence	Désignation	Qté
# 1	50100-LDF2-900	CHASSIS XCITING 250-300	Non disponible	0,00 €
# 2	50154-LBA2-E00	BOUCLE ARRIERE DE CHASSIS	Non disponible	0,00 €
# 3	50350-LDB2-E00	SUPPORT MOTEUR	99,90 €
# 4	50352-LDG7-900	BUTEE CAOUTCHOUC	3,50 €
# 5	50353-GBG2-711	SILENBLOC DE SUPPORT MOTEUR	4,70 €
# 6	50353-KGN7-901	SILENBLOC DE SUPPORT MOTEUR	9,50 €
# 7	50356-KHE7-E00	SILENBLOC TAMPON SUPPORT MOTEUR	13,50 €
# 8	50360-LDB2-E00	BIELLETTE DE SUPPORT MOTEUR	Non disponible	0,00 €
# 9	50364-KHE7-E00	ENTRETOISE	4,00 €
# 10	50701-LBA2-E00	SUPPORT DE REPOSE PIED ARRIERE	Non disponible	0,00 €
# 11	50713-KEB7-900	RESSORT	1,50 €
# 12	50715-KEB7-900	AXE DE REPOSE PIED	1,80 €
# 13	5071A-LFG2-E00	REPOSE PIED DROIT	Non disponible	0,00 €
# 14	5071B-LFG2-E00	REPOSE PIED GAUCHE	Non disponible	0,00 €
# 15	50720-LBA2-E00	GARNITURE REPOSE PIED DROIT	2,90 €
# 16	50730-LBA2-E00	GARNITURE REPOSE PIED GAUCHE	Non disponible	0,00 €
# 17	64315-LDG7-800	SUPPORT DE TABLIER AVANT	119,90 €
# 18	90101-KNBN-200	VIS EPAULEE A TETE HEXAGONALE DE 14 (M10X275/31)(OR)	Non disponible	0,00 €
# 19	90106-KHE7-E00	VIS EPAULEE A TETE HEXAGONALE DE 14 (M12X59/31)(OR)	Non disponible	0,00 €
# 20	90114-KED9-900	VIS A TETE PLATE A SIX PANS CREUX DE 14 (M06X12)(ARGENT)	2,50 €
# 21	90304-GHE8-004-SY	ECROU EPAULEE A TETE HEXAGONALE (M10X10)(OR)	2,80 €
# 22	90304-LBD4-900	ECROU EPAULEE A TETE HEXAGONALE (M10X10)(ARGENT)	1,80 €
# 23	94050-06080	ECROU (M06)	1,70 €
# 24	94101-06200	RONDELLE PLATE (1, 04X6, 65X12, 90)	0,80 €
# 25	94101-LBA2-E00	RONDELLE PLATE (3, 02X10, 45X38, 00)	1,50 €
# 26	94102-LBA2-E00	RONDELLE PLATE (3, 00X12, 52X38, 09)	1,20 €
# 27	KY-13-0172	GOUPILLE FENDUE (1, 6X15MM)	1,30 €
# 28	90083-KED9-900	VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X12)(OR FREIN FILET)	2,30 €
# 29	95801-08012-08	VIS EPAULEE A TETE HEXAGONALE DE 12 (M08X12)(OR)	Non disponible	0,00 €
# 30	95701-08045-08	VIS EPAULEE A TETE HEXAGONALE DE 12 (M08X45/25)(OR)	Non disponible	0,00 €
# 31	96211-08000	BILLES DE ROULEMENT 6MM/SS MP (19 REQUISES)	0,80 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Kymco. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE de votre Kymco XCITING 300 AFI 4T EURO III de XCITING. Nous restons à votre disposition pour toute question.
