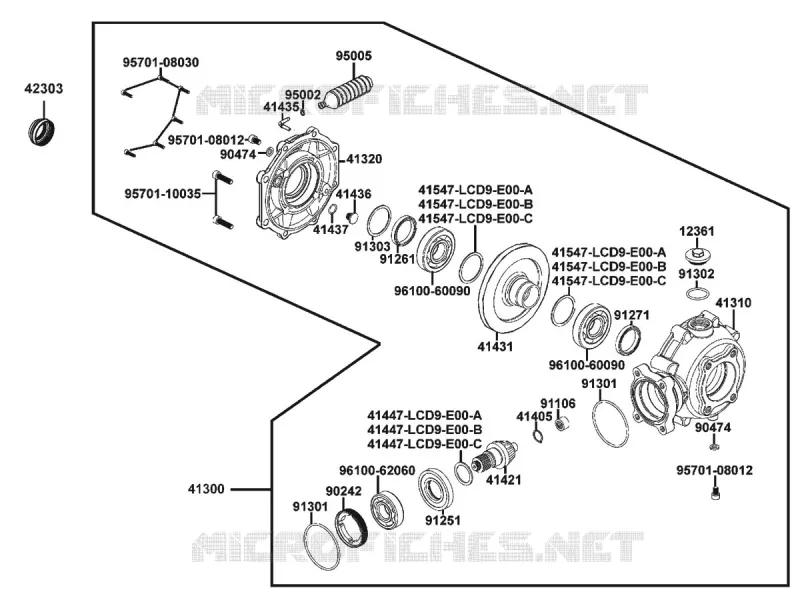

PONT ARRIERE POUR KYMCO MXU 300 US 4T EURO II

PORTE PAQUETS

12361

(12361) 12361-GFY6-901

BOUCHON DE CREPINE

41300

(41300) 41300-LCD9-E01

PONT ARRIERE ASSEMBLE MXU 300 (AVEC SOUFFLET)

41310

(41310) 41310-LCD9-E00

CARTER GAUCHE DE PONT ARRIERE

41320

(41320) 41320-LCD9-E00

CARTER DROIT DE PONT ARRIERE

41405

(41405) 41405-LCD9-E00

CIRCLIP (19MM)

41421

(41421) 41421-LCD9-E00

PIGNON DE TRANSMISSION (11 DTS/17 DTS)

41431

(41431) 41431-LCD9-E01

COURONNE DE PONT (AVEC SOUFFLET)

41435

(41435) 41435-LCD9-E00

MISE A LAIR

41436

(41436) 41436-LCD9-E00

BOUCHON

41437

(41437) 41437-LCD9-E00

JOINT DE CARTER DE PONT

41447-LCD9-E00-A

(41447-LCD9-E00-A) 41447-LCD9-E00-A

RONDELLE DE CALAGE (2,02X31,08X39,84) TYPE A

41447-LCD9-E00-B

(41447-LCD9-E00-B) 41447-LCD9-E00-B

RONDELLE DE CALAGE (2,00X31,06X39,79) TYPE B

41447-LCD9-E00-C

(41447-LCD9-E00-C) 41447-LCD9-E00-C

RONDELLE DE CALAGE (1,95X30,96X39,84) TYPE C

41547-LCD9-E00-A

(41547-LCD9-E00-A) 41547-LCD9-E00-A

RONDELLE DE CALAGE (1,53X46,13X53,87) TYPE A

41547-LCD9-E00-B

(41547-LCD9-E00-B) 41547-LCD9-E00-B

RONDELLE DE CALAGE (1,54X46,16X53,84) TYPE B

41547-LCD9-E00-C

(41547-LCD9-E00-C) 41547-LCD9-E00-C

RONDELLE DE CALAGE (1,47X46,12X53,86) TYPE C

42303

(42303) 42303-LDE9-E00

CACHE POUSSIERE DARBRE ARRIERE (VERSION AVEC SOUFFLET)

90242

(90242) 90242-LCD9-E00

ECROU FREIN (M65)

90474

(90474) 90474-3C33-001

JOINT DE BOUCHON DE VIDANGE (8MM)(TRANSMISSION)

91106

(91106) 91106-LCD9-E00

ROULEMENT A AIGUILLES (14X20X12)

91251

(91251) 91251-LCD9-E00

JOINT SPI (35X70X10)

91261

(91261) 91261-LCD9-E00

JOINT SPI (44X60X7)

91271

(91271) 91271-LCD9-E00

JOINT SPI (42X62X7)

91301

(91301) 91301-LCD9-E00

JOINT TORIQUE(80X74,4X3,1)

91302

(91302) 91302-0A01-021

JOINT TORIQUE(30,8)

91303

(91303) 91303-LCD9-E00

JOINT TORIQUE(37X31,7X3,5)

95002

(95002) 95002-41050-00

CLIP DE DURITE (10,5MM)

95005

(95005) 95005-LCD9-E00

DURITE DE RENIFLARD

95701-08012

(95701-08012) 95701-08012-06

VIS EPAULEE A TETE HEXAGONALE DE 12 (M08X12)(NOIR)

95701-08030

(95701-08030) 95701-08030-06

VIS EPAULEE A TETE HEXAGONALE DE 12 (M08X30)(NOIR)

95701-10035

(95701-10035) 95701-10035-06

VIS EPAULEE A TETE HEXAGONALE DE 14 (M10X35)(NOIR)

96100-60090

(96100-60090) 96100-60090-00

ROULEMENT A BILLES (6009)(45X75X16)

96100-62060

(96100-62060) 96100-62060-00

ROULEMENT A BILLES (6206)(30X62X16)

	Référence	Désignation	Qté
# 12361	12361-GFY6-901	BOUCHON DE CREPINE	4,30 €
# 41300	41300-LCD9-E01	PONT ARRIERE ASSEMBLE MXU 300 (AVEC SOUFFLET)	489,90 €
# 41310	41310-LCD9-E00	CARTER GAUCHE DE PONT ARRIERE	104,90 €
# 41320	41320-LCD9-E00	CARTER DROIT DE PONT ARRIERE	84,90 €
# 41405	41405-LCD9-E00	CIRCLIP (19MM)	3,00 €
# 41421	41421-LCD9-E00	PIGNON DE TRANSMISSION (11 DTS/17 DTS)	94,90 €
# 41431	41431-LCD9-E01	COURONNE DE PONT (AVEC SOUFFLET)	169,90 €
# 41435	41435-LCD9-E00	MISE A LAIR	5,70 €
# 41436	41436-LCD9-E00	BOUCHON	6,90 €
# 41437	41437-LCD9-E00	JOINT DE CARTER DE PONT	5,70 €
# 41447-LCD9-E00-A	41447-LCD9-E00-A	RONDELLE DE CALAGE (2, 02X31, 08X39, 84) TYPE A	5,90 €
# 41447-LCD9-E00-B	41447-LCD9-E00-B	RONDELLE DE CALAGE (2, 00X31, 06X39, 79) TYPE B	5,90 €
# 41447-LCD9-E00-C	41447-LCD9-E00-C	RONDELLE DE CALAGE (1, 95X30, 96X39, 84) TYPE C	5,90 €
# 41547-LCD9-E00-A	41547-LCD9-E00-A	RONDELLE DE CALAGE (1, 53X46, 13X53, 87) TYPE A	5,90 €
# 41547-LCD9-E00-B	41547-LCD9-E00-B	RONDELLE DE CALAGE (1, 54X46, 16X53, 84) TYPE B	5,90 €
# 41547-LCD9-E00-C	41547-LCD9-E00-C	RONDELLE DE CALAGE (1, 47X46, 12X53, 86) TYPE C	5,90 €
# 42303	42303-LDE9-E00	CACHE POUSSIERE DARBRE ARRIERE (VERSION AVEC SOUFFLET)	5,70 €
# 90242	90242-LCD9-E00	ECROU FREIN (M65)	11,50 €
# 90474	90474-3C33-001	JOINT DE BOUCHON DE VIDANGE (8MM)(TRANSMISSION)	0,70 €
# 91106	91106-LCD9-E00	ROULEMENT A AIGUILLES (14X20X12)	15,90 €
# 91251	91251-LCD9-E00	JOINT SPI (35X70X10)	8,00 €
# 91261	91261-LCD9-E00	JOINT SPI (44X60X7)	9,50 €
# 91271	91271-LCD9-E00	JOINT SPI (42X62X7)	8,50 €
# 91301	91301-LCD9-E00	JOINT TORIQUE(80X74, 4X3, 1)	4,70 €
# 91302	91302-0A01-021	JOINT TORIQUE(30, 8)	Non disponible	0,00 €
# 91303	91303-LCD9-E00	JOINT TORIQUE(37X31, 7X3, 5)	1,70 €
# 95002	95002-41050-00	CLIP DE DURITE (10, 5MM)	1,70 €
# 95005	95005-LCD9-E00	DURITE DE RENIFLARD	6,70 €
# 95701-08012	95701-08012-06	VIS EPAULEE A TETE HEXAGONALE DE 12 (M08X12)(NOIR)	1,80 €
# 95701-08030	95701-08030-06	VIS EPAULEE A TETE HEXAGONALE DE 12 (M08X30)(NOIR)	1,80 €
# 95701-10035	95701-10035-06	VIS EPAULEE A TETE HEXAGONALE DE 14 (M10X35)(NOIR)	3,20 €
# 96100-60090	96100-60090-00	ROULEMENT A BILLES (6009)(45X75X16)	46,90 €
# 96100-62060	96100-62060-00	ROULEMENT A BILLES (6206)(30X62X16)	18,90 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Kymco. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au PONT ARRIERE de votre Kymco MXU 300 US 4T EURO II de MXU. Nous restons à votre disposition pour toute question.
