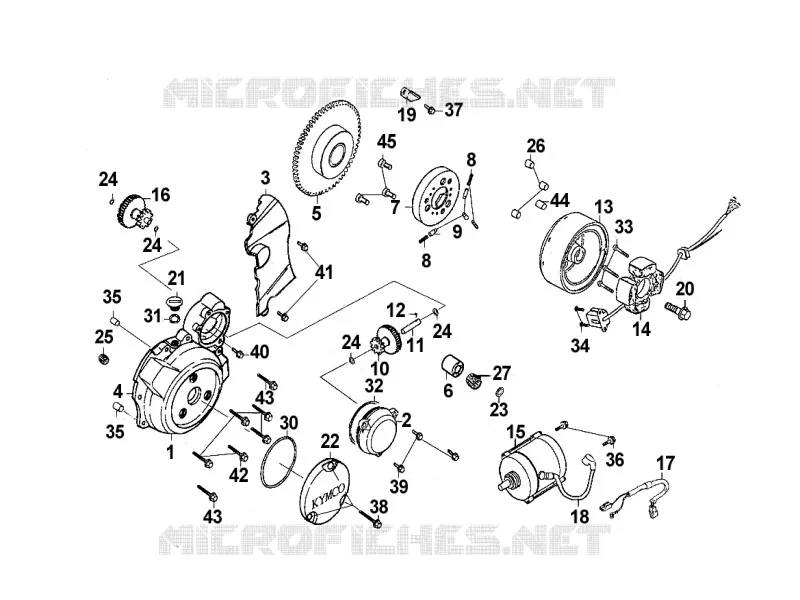

Vue éclatée

PIECES D'ENTRETIEN

ALLUMAGE / DEMARREUR POUR KYMCO ZING II 125 4T EURO III

AMORTISSEURS

(1) 11341-KEC2-900-NJA

CARTER DALLUMAGE (ARGENT)

(2) 11355-KKAK-900

CAPOT DE DEMARREUR

(3) 11361-KKAK-900

CARTER DE SORTIE DE BOITE

(4) 11395-KEC2-980

JOINT DE COUVERCLE GAUCHE

(5) 28110-KKA7-900

COURONNE DE DEMARREUR

(6) 28114-LLE3-E00

ENTRETOISE DE DEMARREUR

(7) 28120-GFY6-315

ROUE FOLLE DE DEMARREUR (VIS DE FIXATION 8 MM)

(8) 28125-4F26-C00

RESSORT DE GALETS

(9) 28126-KUDU-900

SIEGE DAPPUI DE GALET

(10) 28130-KBE2-981

PIGNON INTERMEDIAIRE (18 DTS/62 DTS)

(11) 28132-KGG7-001

AXE DE PIGNON INTERMEDIAIRE

(12) 30905-2F16-001

GOUPILLE (3X5,2)

(13) 31110-KKAK-Q00

VOLANT MAGNETIQUE D406

(14) 31120-KKAK-Q00

STATOR (D406)(KAK)

(15) 31200-KKAK-900

DEMARREUR

(16) 31241-KBE2-981

PIGNON DENTRAINEMENT DEMARREUR (14 DTS/16 DTS)

(17) 32101-KHE7-E00

FAISCEAU ELECTRIQUE SECONDAIRE

(18) 32410-KKAK-900

CABLE DE DEMARREUR

(19) 32976-1G07-001

PASSE CABLE

(20) 90023-KGG7-001

VIS DE VOLANT MAGNETIQUE

(21) 90084-KKAK-900

VIS DE VISU DALLUMAGE (ARGENT)

(22) 90087-KKAK-900

CAPOT DE CARTER DALLUMAGE

(23) 90403-KUDU-C00

RONDELLE DE PRESSION (2,53X22,12X39,02)

(24) 90474-1G47-001

RONDELLE PLATE (0,50X10,50X17,82)

(25) 91021-1H48-005

ROULEMENT A AIGUILLES (10X10)

(26) 91101-1K79-711

GALET DE ROUE FOLLE (10X10)

(27) 91104-KEC8-90A-B

ROULEMENT A AIGUILLES (22X28X17V2)

(30) 91302-5G67-004

JOINT TORIQUE(31X27,4X2,4)

(31) 91303-3G77-001

JOINT TORIQUE(18X13,8X2,5)

(32) 91359-3A71-004

JOINT TORIQUE(68X63X3)

(33) 92201-05025-0G

VIS A TETE HEXAGONALE (M05X25)

(34) 93500-05016-0H

VIS A TETE PLATE CRUCIFORME (M05X16)

(35) 94301-10140

DOUILLE DE CENTRAGE (10X14)

(36) 95701-06028-02

VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X28)(ARGENT)

(37) 96001-06012-06

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X12)(NOIR)

(38) 96001-06014-06

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X14)(NOIR)

(39) 96001-06020-02

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X20)(ARGENT)

(40) 96001-06025-06

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X25/19)(NOIR)

(41) 96001-06028-060

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X28/19)(NOIR)

(42) 96001-06040-02

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X40/20)(ARGENT)

(43) 96001-06050-02

VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X50/20)(ARGENT)

(44) 96220-60100

GALET DE ROUE FOLLE (6,0X10)

(45) 96600-08015-16

VIS A TETE CYLINDRIQUE A SIX PANS CREUX (M08X15)(ARGENT)

	Référence	Désignation	Qté
# 1	11341-KEC2-900-NJA	CARTER DALLUMAGE (ARGENT)	84,90 €
# 2	11355-KKAK-900	CAPOT DE DEMARREUR	13,50 €
# 3	11361-KKAK-900	CARTER DE SORTIE DE BOITE	24,90 €
# 4	11395-KEC2-980	JOINT DE COUVERCLE GAUCHE	7,90 €
# 5	28110-KKA7-900	COURONNE DE DEMARREUR	56,90 €
# 6	28114-LLE3-E00	ENTRETOISE DE DEMARREUR	Non disponible	0,00 €
# 7	28120-GFY6-315	ROUE FOLLE DE DEMARREUR (VIS DE FIXATION 8 MM)	67,90 €
# 8	28125-4F26-C00	RESSORT DE GALETS	1,70 €
# 9	28126-KUDU-900	SIEGE DAPPUI DE GALET	2,50 €
# 10	28130-KBE2-981	PIGNON INTERMEDIAIRE (18 DTS/62 DTS)	Non disponible	0,00 €
# 11	28132-KGG7-001	AXE DE PIGNON INTERMEDIAIRE	2,30 €
# 12	30905-2F16-001	GOUPILLE (3X5, 2)	2,30 €
# 13	31110-KKAK-Q00	VOLANT MAGNETIQUE D406	104,90 €
# 14	31120-KKAK-Q00	STATOR (D406)(KAK)	86,90 €
# 15	31200-KKAK-900	DEMARREUR	Non disponible	0,00 €
# 16	31241-KBE2-981	PIGNON DENTRAINEMENT DEMARREUR (14 DTS/16 DTS)	29,90 €
# 17	32101-KHE7-E00	FAISCEAU ELECTRIQUE SECONDAIRE	Non disponible	0,00 €
# 18	32410-KKAK-900	CABLE DE DEMARREUR	9,50 €
# 19	32976-1G07-001	PASSE CABLE	1,50 €
# 20	90023-KGG7-001	VIS DE VOLANT MAGNETIQUE	1,80 €
# 21	90084-KKAK-900	VIS DE VISU DALLUMAGE (ARGENT)	6,50 €
# 22	90087-KKAK-900	CAPOT DE CARTER DALLUMAGE	14,50 €
# 23	90403-KUDU-C00	RONDELLE DE PRESSION (2, 53X22, 12X39, 02)	3,50 €
# 24	90474-1G47-001	RONDELLE PLATE (0, 50X10, 50X17, 82)	1,20 €
# 25	91021-1H48-005	ROULEMENT A AIGUILLES (10X10)	7,90 €
# 26	91101-1K79-711	GALET DE ROUE FOLLE (10X10)	3,50 €
# 27	91104-KEC8-90A-B	ROULEMENT A AIGUILLES (22X28X17V2)	13,50 €
# 30	91302-5G67-004	JOINT TORIQUE(31X27, 4X2, 4)	1,10 €
# 31	91303-3G77-001	JOINT TORIQUE(18X13, 8X2, 5)	1,50 €
# 32	91359-3A71-004	JOINT TORIQUE(68X63X3)	1,80 €
# 33	92201-05025-0G	VIS A TETE HEXAGONALE (M05X25)	1,80 €
# 34	93500-05016-0H	VIS A TETE PLATE CRUCIFORME (M05X16)	Non disponible	0,00 €
# 35	94301-10140	DOUILLE DE CENTRAGE (10X14)	1,40 €
# 36	95701-06028-02	VIS EPAULEE A TETE HEXAGONALE DE 10 (M06X28)(ARGENT)	1,50 €
# 37	96001-06012-06	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X12)(NOIR)	1,40 €
# 38	96001-06014-06	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X14)(NOIR)	1,50 €
# 39	96001-06020-02	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X20)(ARGENT)	1,70 €
# 40	96001-06025-06	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X25/19)(NOIR)	1,70 €
# 41	96001-06028-060	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X28/19)(NOIR)	5,20 €
# 42	96001-06040-02	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X40/20)(ARGENT)	2,30 €
# 43	96001-06050-02	VIS EPAULEE A TETE HEXAGONALE DE 08 (M06X50/20)(ARGENT)	2,10 €
# 44	96220-60100	GALET DE ROUE FOLLE (6, 0X10)	0,80 €
# 45	96600-08015-16	VIS A TETE CYLINDRIQUE A SIX PANS CREUX (M08X15)(ARGENT)	2,50 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Kymco. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ALLUMAGE / DEMARREUR de votre Kymco ZING II 125 4T EURO III de ZING. Nous restons à votre disposition pour toute question.
