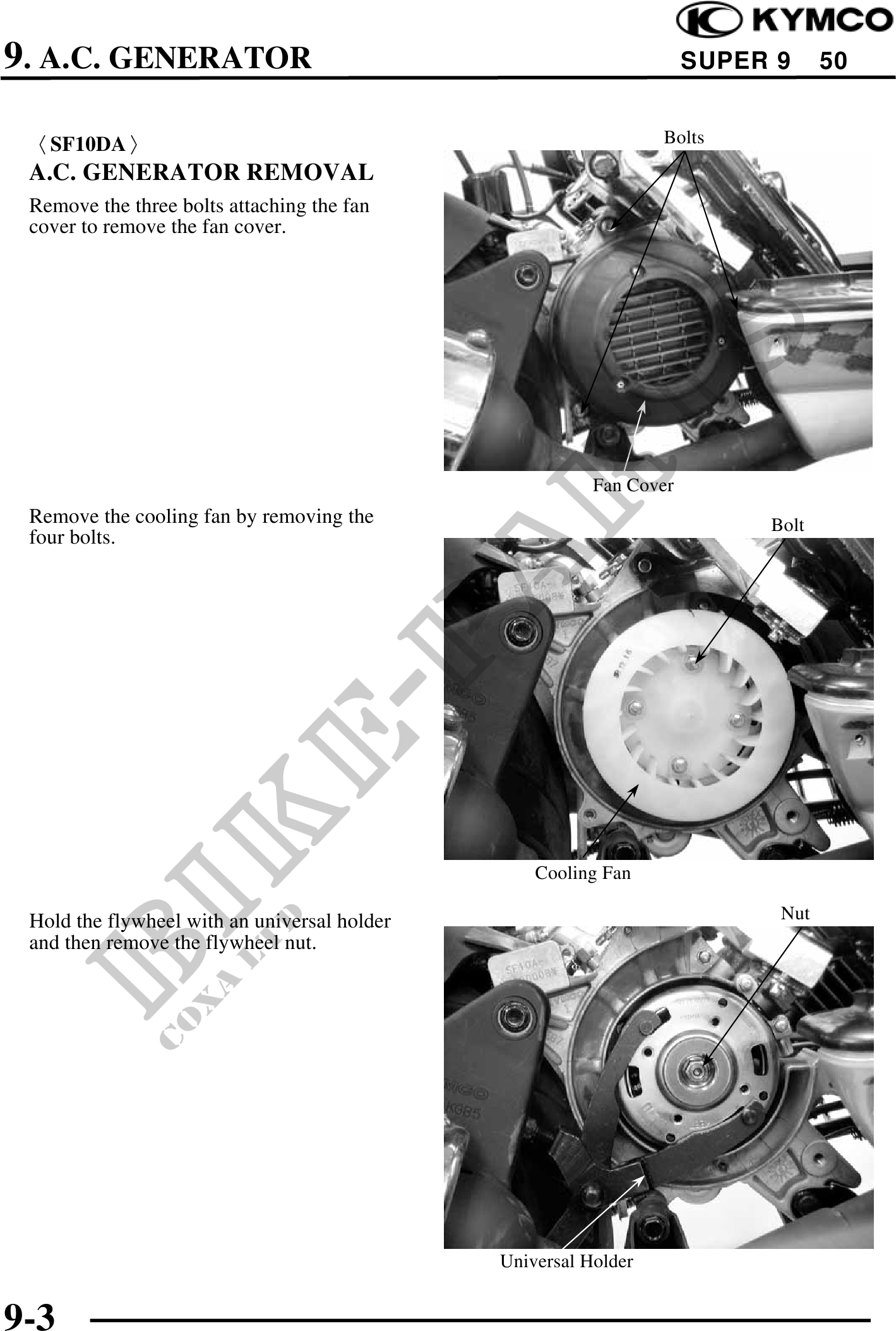

          9. A.C. GENERATOR                                                    SUPER 9     50


 SF10DA                                                          Bolts
 A.C. GENERATOR REMOVAL
 Remove the three bolts attaching the fan
 cover to remove the fan cover.




                                                         Fan Cover
 Remove the cooling fan by removing the                                   Bolt
 four bolts.




                                                  Cooling Fan

 Hold the flywheel with an universal holder                                Nut
 and then remove the flywheel nut.




                                              Universal Holder


9-3
