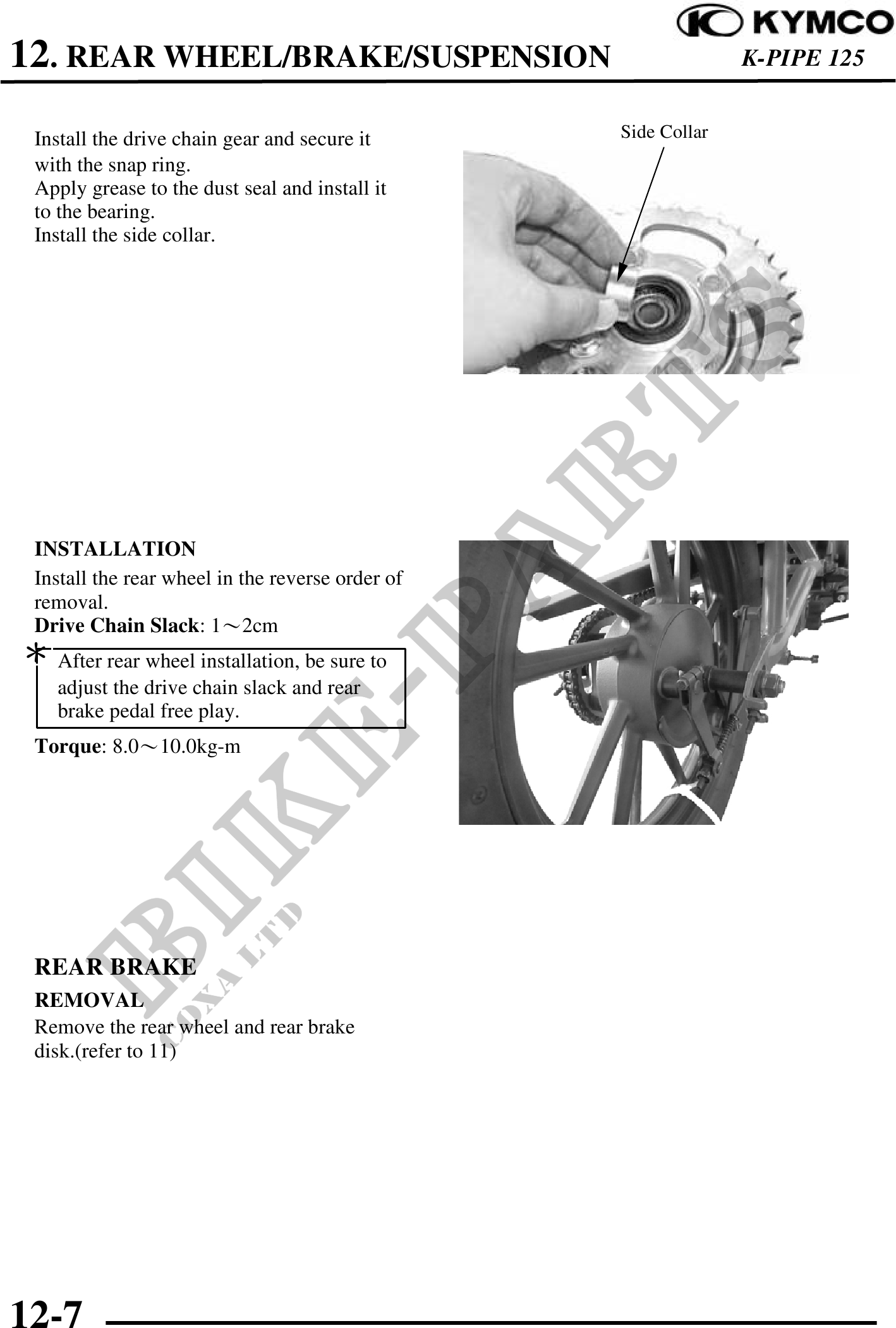

          12. REAR WHEEL/BRAKE/SUSPENSION                                 K-PIPE 125


 Install the drive chain gear and secure it       Side Collar
 with the snap ring.
 Apply grease to the dust seal and install it
 to the bearing.
 Install the side collar.




 INSTALLATION
 Install the rear wheel in the reverse order of
 removal.
 Drive Chain Slack: 12cm
 After rear wheel installation, be sure to
    adjust the drive chain slack and rear
    brake pedal free play.
 Torque: 8.010.0kg-m




 REAR BRAKE
 REMOVAL
 Remove the rear wheel and rear brake
 disk.(refer to 11)




12-7
