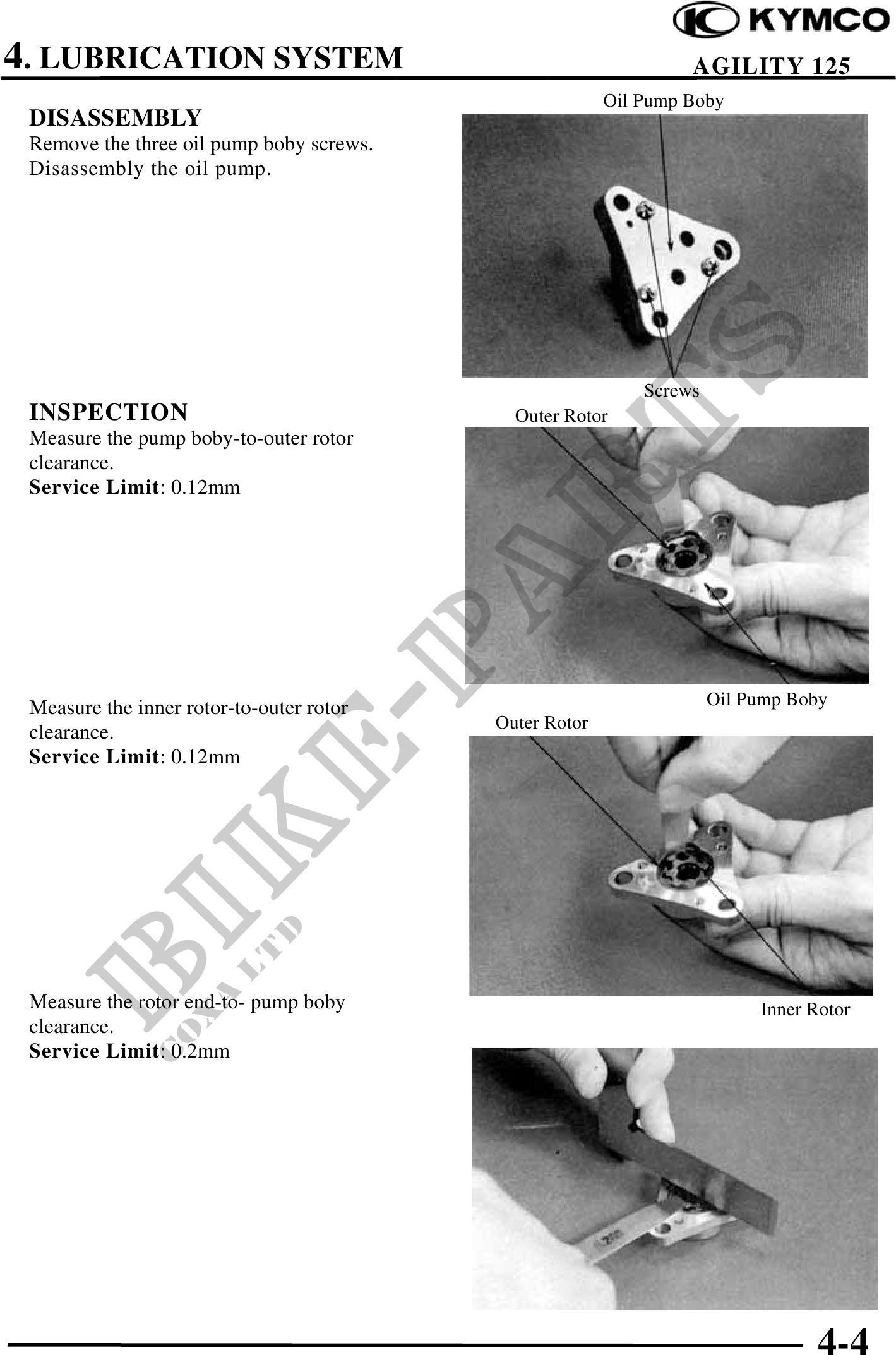

          4. LUBRICATION SYSTEM                                            AGILITY 125
                                                        Oil Pump Boby
 DISASSEMBLY
 Remove the three oil pump boby screws.
 Disassembly the oil pump.




                                                            Screws
 INSPECTION                                 Outer Rotor
 Measure the pump boby-to-outer rotor
 clearance.
 Service Limit: 0.12mm




 Measure the inner rotor-to-outer rotor                              Oil Pump Boby
                                          Outer Rotor
 clearance.
 Service Limit: 0.12mm




 Measure the rotor end-to- pump boby                                      Inner Rotor
 clearance.
 Service Limit: 0.2mm




                                                                                 4-4
