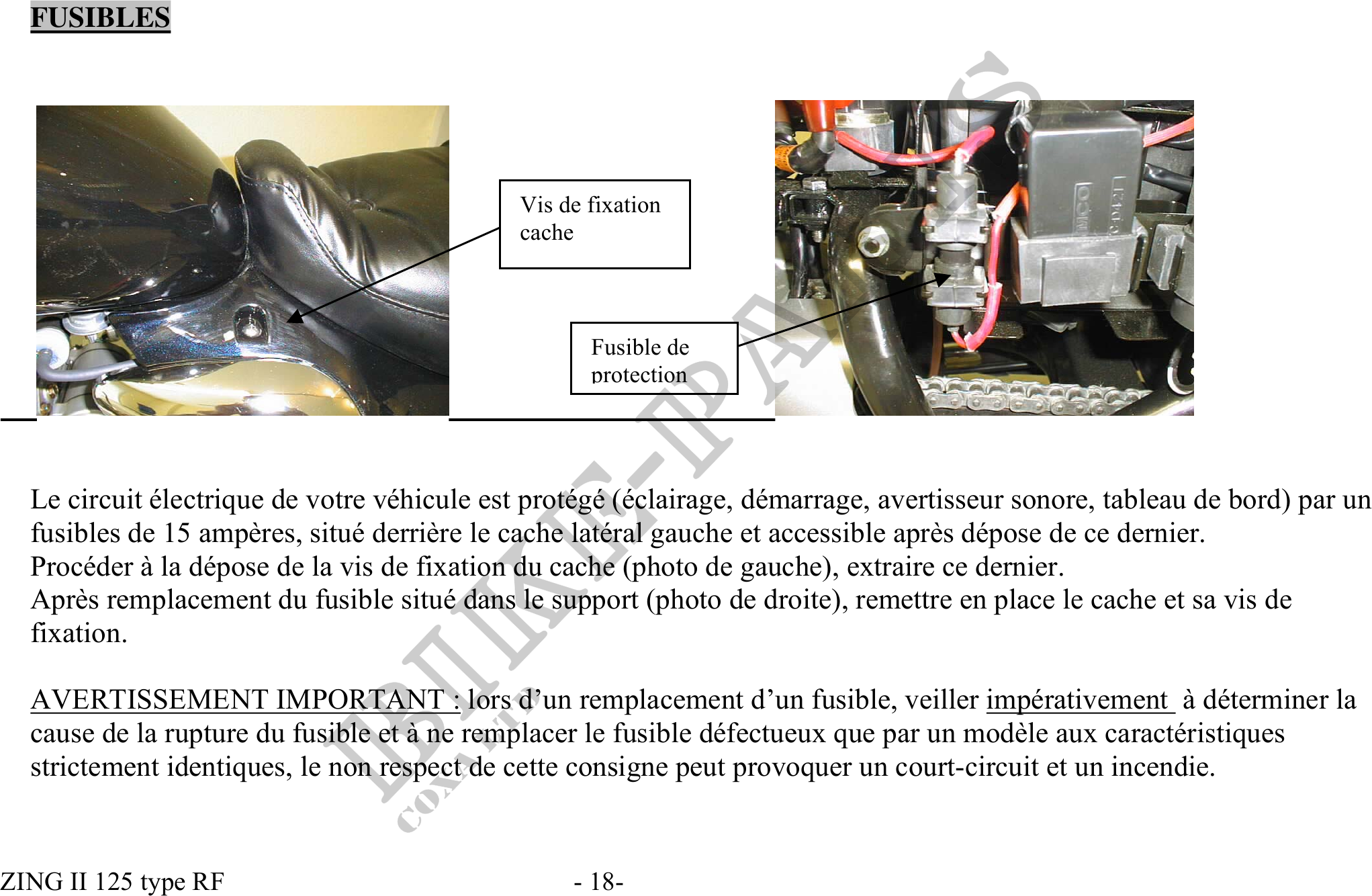

FUSIBLES
Vis de fixation
cache
Fusible de
protection
Le circuit électrique de votre véhicule est protégé (éclairage, démarrage, avertisseur sonore, tableau de bord) par un
fusibles de 15 ampres, situé derrire le cache latéral gauche et accessible aprs dépose de ce dernier.
Procéder la dépose de la vis de fixation du cache (photo de gauche), extraire ce dernier.
Aprs remplacement du fusible situé dans le support (photo de droite), remettre en place le cache et sa vis de
fixation.
AVERTISSEMENT IMPORTANT : lors d'un remplacement d'un fusible, veiller impérativement déterminer la
cause de la rupture du fusible et ne remplacer le fusible défectueux que par un modle aux caractéristiques
strictement identiques, le non respect de cette consigne peut provoquer un court-circuit et un incendie.
ZING II 125 type RF - 18-
