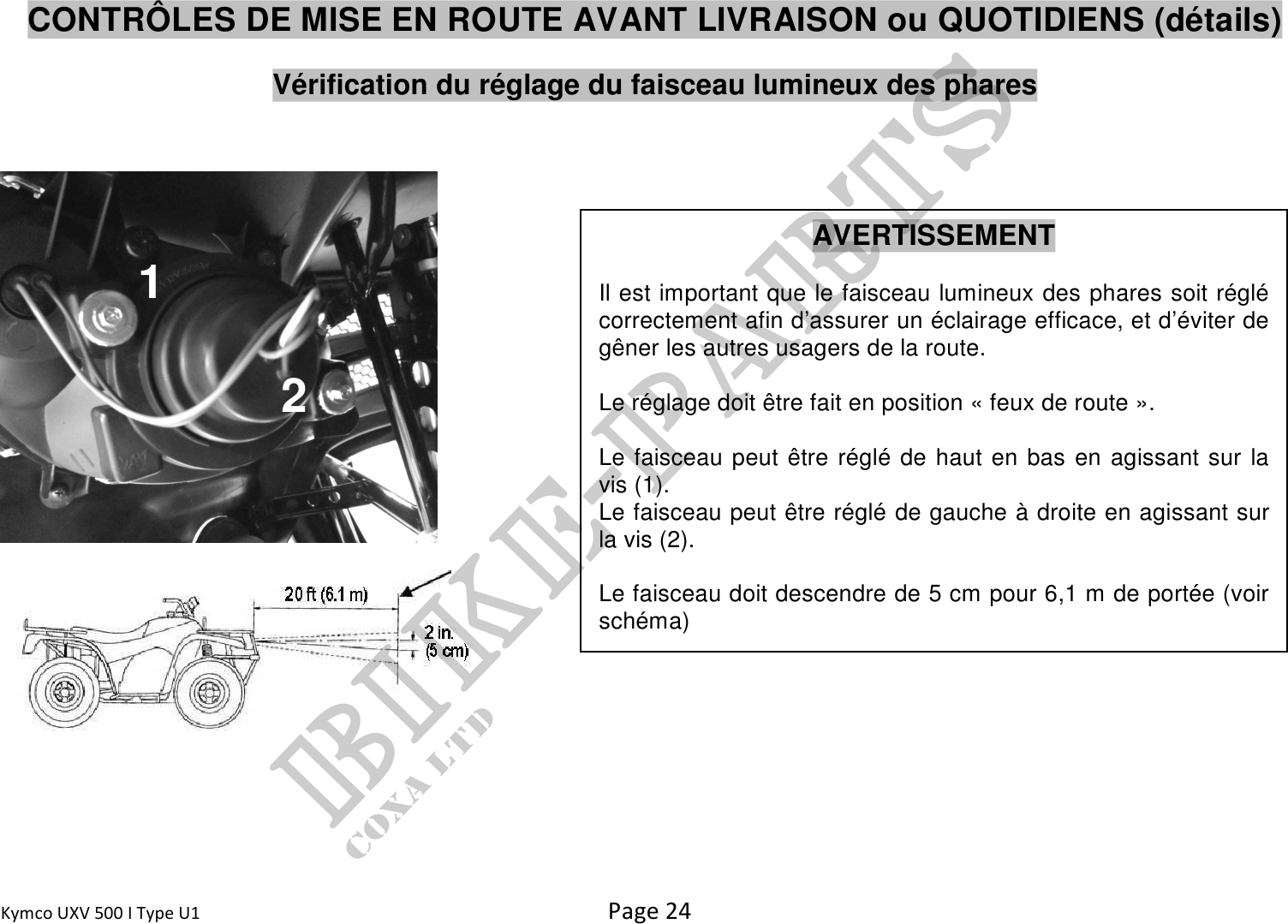

             CONTRÔLES DE MISE EN ROUTE AVANT LIVRAISON ou QUOTIDIENS (détails)
                          Vérification du réglage du faisceau lumineux des phares




                                                                     AVERTISSEMENT
               1                                 Il est important que le faisceau lumineux des phares soit réglé
                                                 correctement afin d'assurer un éclairage efficace, et d'éviter de
                                                 gner les autres usagers de la route.

                          2                      Le réglage doit tre fait en position  feux de route .

                                                 Le faisceau peut tre réglé de haut en bas en agissant sur la
                                                 vis (1).
                                                 Le faisceau peut tre réglé de gauche  droite en agissant sur
                                                 la vis (2).

                                                 Le faisceau doit descendre de 5 cm pour 6,1 m de portée (voir
                                                 schéma)
