stryker 125 Carnet Utilisation : Page 35

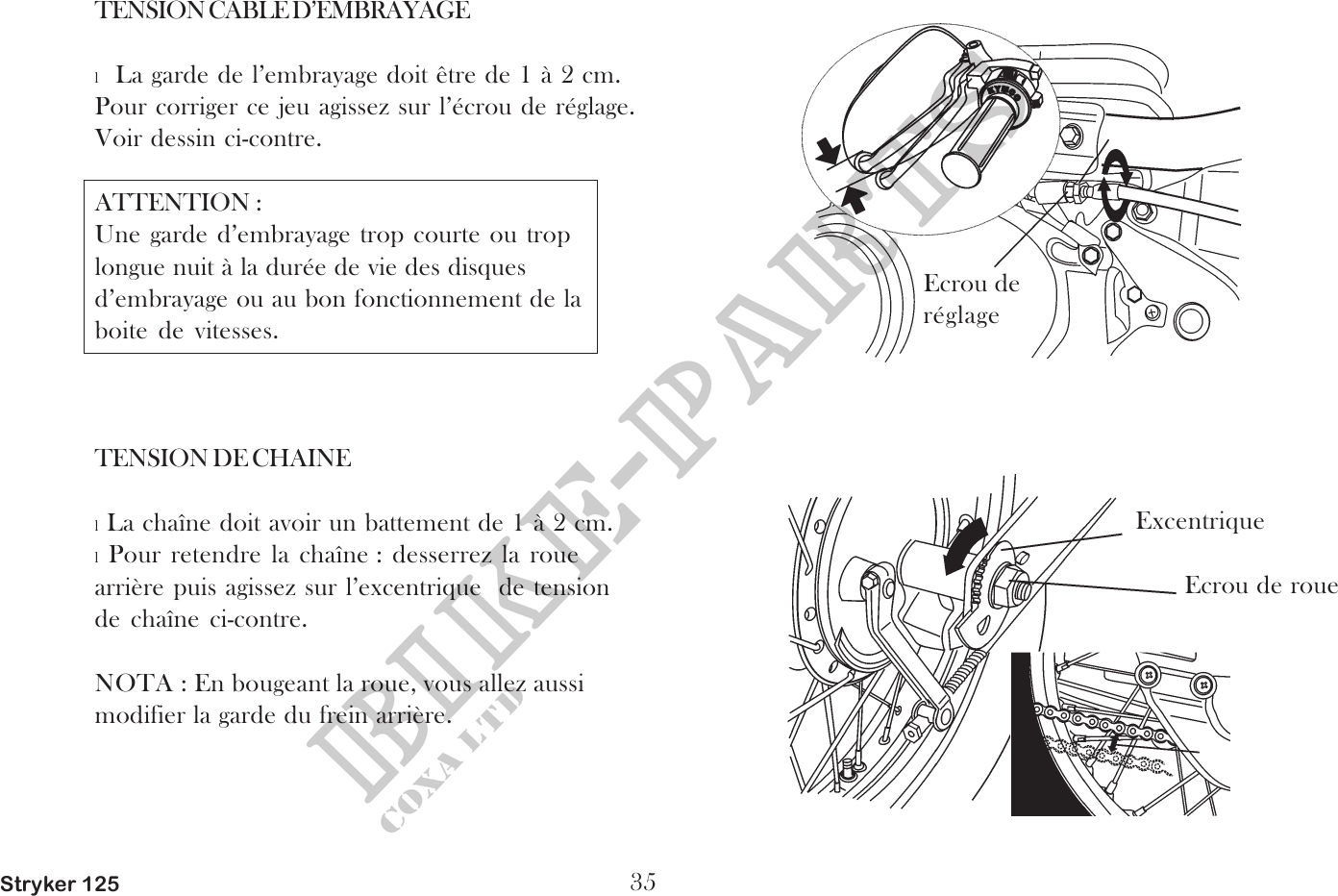

                  TENSION CABLE D'EMBRAYAGE

        lLa garde de l'embrayage doit tre de 1  2 cm.
        Pour corriger ce jeu agissez sur l'écrou de réglage.
        Voir dessin ci-contre.

        ATTENTION :
        Une garde d'embrayage trop courte ou trop
        longue nuit  la durée de vie des disques
                                                                Ecrou de
        d'embrayage ou au bon fonctionnement de la
                                                                réglage
        boite de vitesses.



        TENSION DE CHAINE

        lLa chaîne doit avoir un battement de 1  2 cm.                     Excentrique
        lPour retendre la chaîne : desserrez la roue
        arrire puis agissez sur l'excentrique de tension                       Ecrou de roue
        de chaîne ci-contre.

        NOTA : En bougeant la roue, vous allez aussi
        modifier la garde du frein arrire.




Stryker 125                                                35
