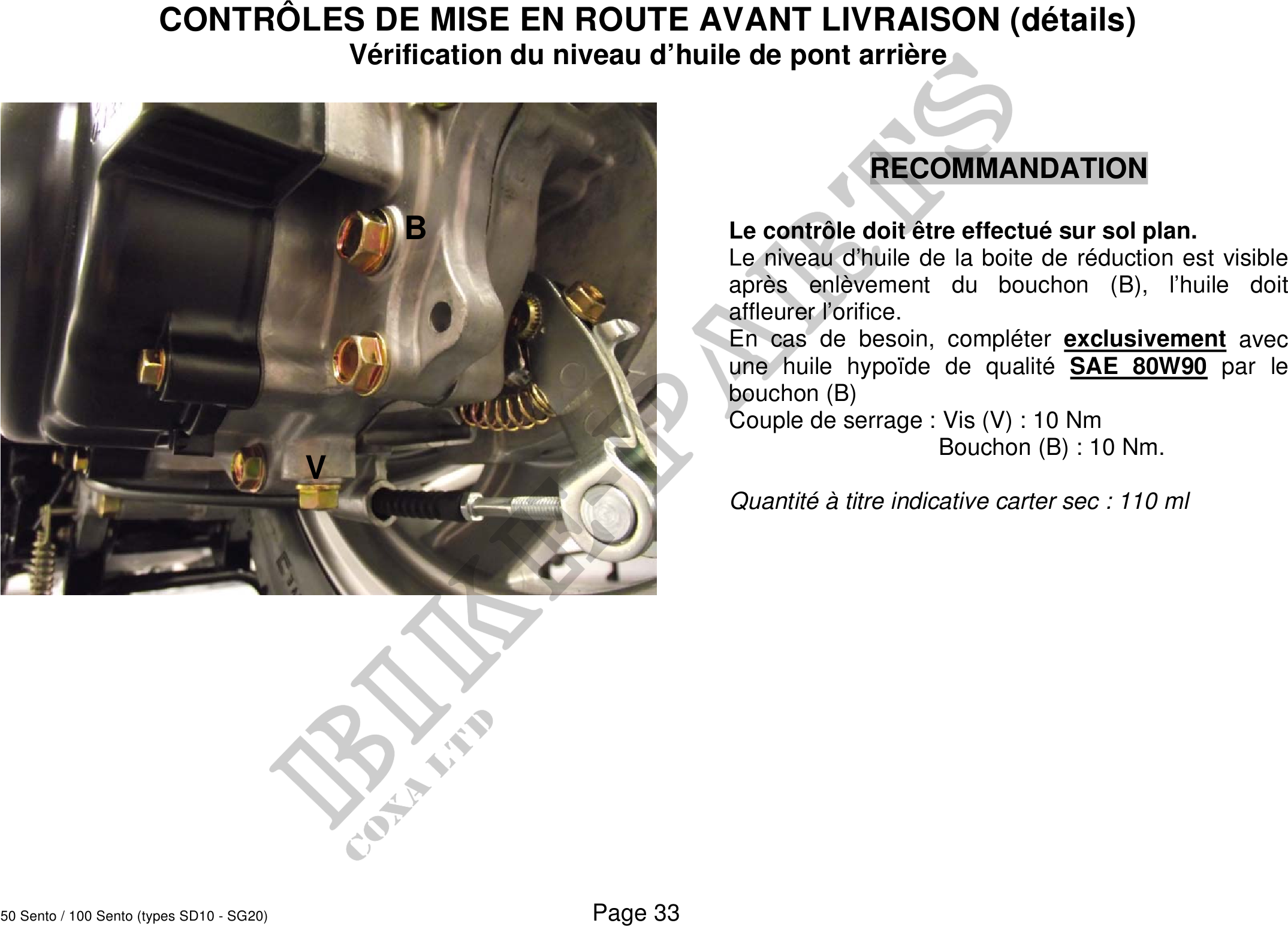

                                 CONTRÔLES DE MISE EN ROUTE AVANT LIVRAISON (détails)
                                               Vérification du niveau d'huile de pont arrire



                                                                                                   RECOMMANDATION

                                                   B                       Le contrôle doit tre effectué sur sol plan.
                                                                           Le niveau d'huile de la boite de réduction est visible
                                                                           aprs enlvement du bouchon (B), l'huile doit
                                                                           affleurer l'orifice.
                                                                           En cas de besoin, compléter exclusivement avec
                                                                           une huile hypode de qualité SAE 80W90 par le
                                                                           bouchon (B)
                                                                           Couple de serrage : Vis (V) : 10 Nm
                                                                                                Bouchon (B) : 10 Nm.
                                           V
                                                                           Quantité  titre indicative carter sec : 110 ml




50 Sento / 100 Sento (types SD10 - SG20)                         Page 33
