mxu 500 Carnet Utilisation : Page 42

          DESCRIPTION DES COMMANDES, instrumentation, équipement (détails)

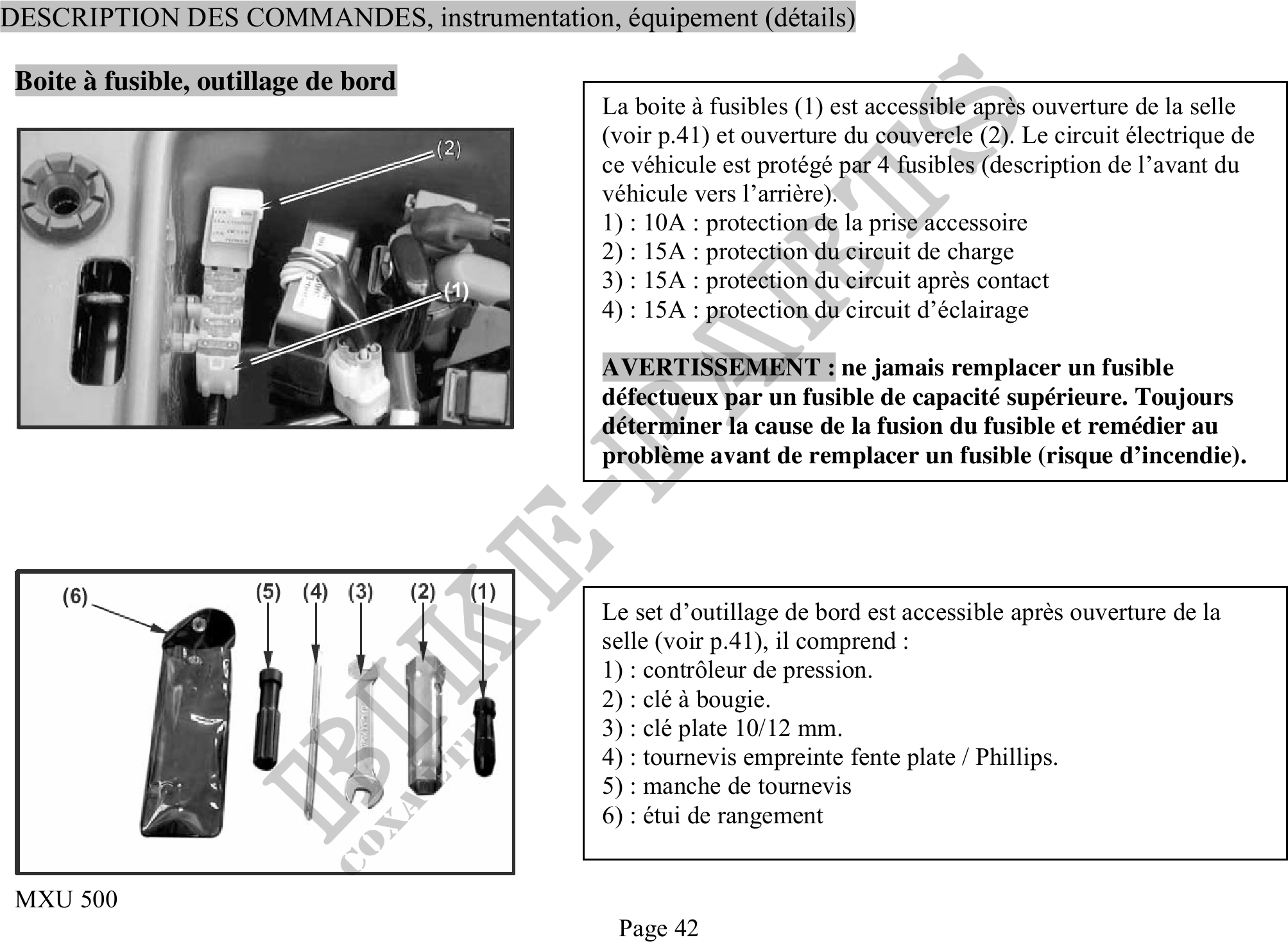

 Boite  fusible, outillage de bord
                                             La boite  fusibles (1) est accessible aprs ouverture de la selle
                                             (voir p.41) et ouverture du couvercle (2). Le circuit électrique de
                                             ce véhicule est protégé par 4 fusibles (description de l'avant du
                                             véhicule vers l'arrire).
                                             1) : 10A : protection de la prise accessoire
                                             2) : 15A : protection du circuit de charge
                                             3) : 15A : protection du circuit aprs contact
                                             4) : 15A : protection du circuit d'éclairage

                                             AVERTISSEMENT : ne jamais remplacer un fusible
                                             défectueux par un fusible de capacité supérieure. Toujours
                                             déterminer la cause de la fusion du fusible et remédier au
                                             problme avant de remplacer un fusible (risque d'incendie).




                                             Le set d'outillage de bord est accessible aprs ouverture de la
                                             selle (voir p.41), il comprend :
                                             1) : contrôleur de pression.
                                             2) : clé  bougie.
                                             3) : clé plate 10/12 mm.
                                             4) : tournevis empreinte fente plate / Phillips.
                                             5) : manche de tournevis
                                             6) : étui de rangement


 MXU 500
                                              Page 42
