          DESCRIPTION DES COMMANDES , instrumentation, équipement (détails)

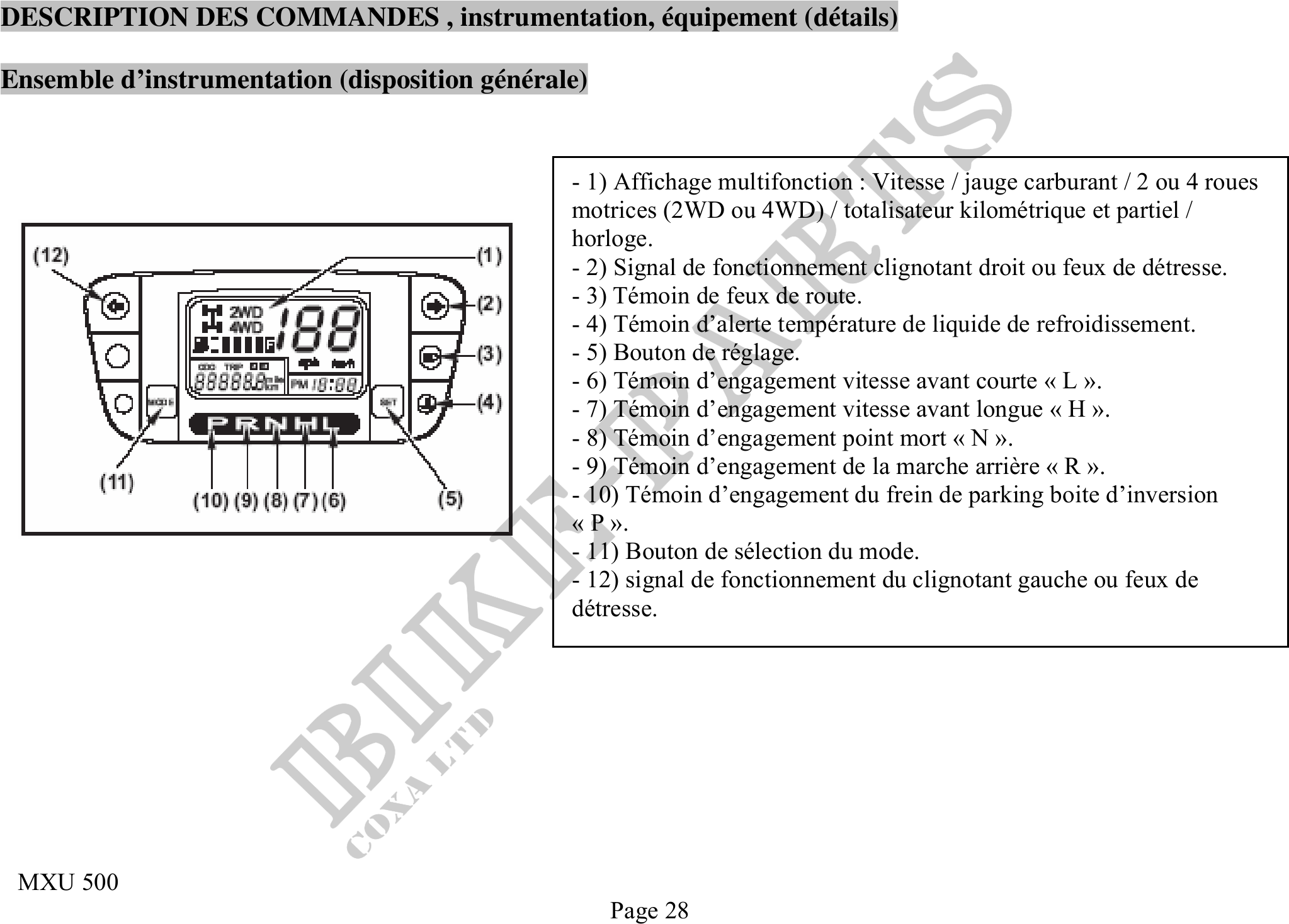

Ensemble d'instrumentation (disposition générale)


                                               - 1) Affichage multifonction : Vitesse / jauge carburant / 2 ou 4 roues
                                               motrices (2WD ou 4WD) / totalisateur kilométrique et partiel /
                                               horloge.
                                               - 2) Signal de fonctionnement clignotant droit ou feux de détresse.
                                               - 3) Témoin de feux de route.
                                               - 4) Témoin d'alerte température de liquide de refroidissement.
                                               - 5) Bouton de réglage.
                                               - 6) Témoin d'engagement vitesse avant courte  L .
                                               - 7) Témoin d'engagement vitesse avant longue  H .
                                               - 8) Témoin d'engagement point mort  N .
                                               - 9) Témoin d'engagement de la marche arrire  R .
                                               - 10) Témoin d'engagement du frein de parking boite d'inversion
                                                P .
                                               - 11) Bouton de sélection du mode.
                                               - 12) signal de fonctionnement du clignotant gauche ou feux de
                                               détresse.
