mxu 500 Carnet Utilisation : Page 16

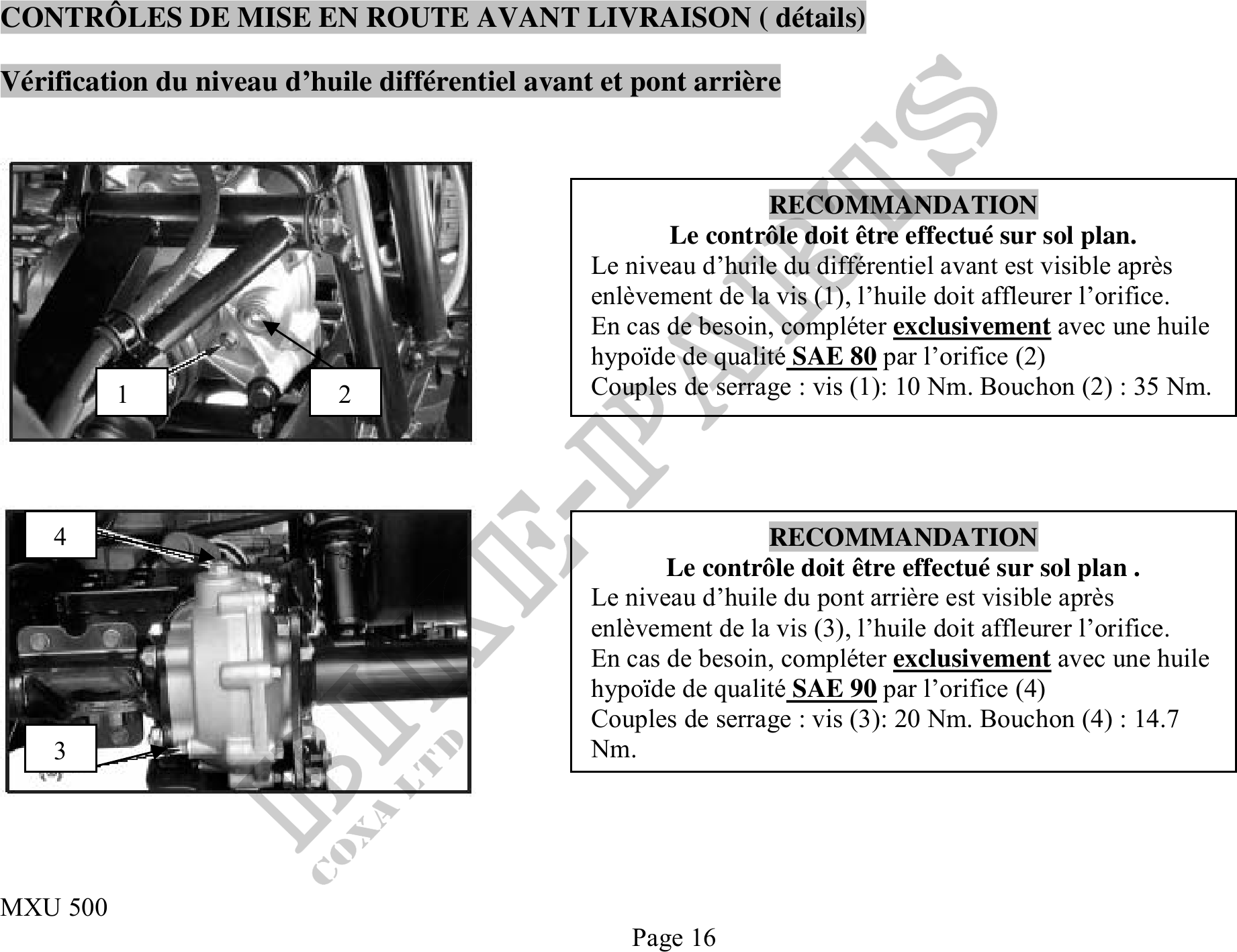

          CONTRÔLES DE MISE EN ROUTE AVANT LIVRAISON ( détails)

Vérification du niveau d'huile différentiel avant et pont arrire



                                                                RECOMMANDATION
                                                       Le contrôle doit tre effectué sur sol plan.
                                                Le niveau d'huile du différentiel avant est visible aprs
                                                enlvement de la vis (1), l'huile doit affleurer l'orifice.
                                                En cas de besoin, compléter exclusivement avec une huile
                                                hypode de qualité SAE 80 par l'orifice (2)
          1                2                    Couples de serrage : vis (1): 10 Nm. Bouchon (2) : 35 Nm.




    4                                                           RECOMMANDATION
                                                       Le contrôle doit tre effectué sur sol plan .
                                                Le niveau d'huile du pont arrire est visible aprs
                                                enlvement de la vis (3), l'huile doit affleurer l'orifice.
                                                En cas de besoin, compléter exclusivement avec une huile
                                                hypode de qualité SAE 90 par l'orifice (4)
                                                Couples de serrage : vis (3): 20 Nm. Bouchon (4) : 14.7
    3                                           Nm.




MXU 500
                                                   Page 16
