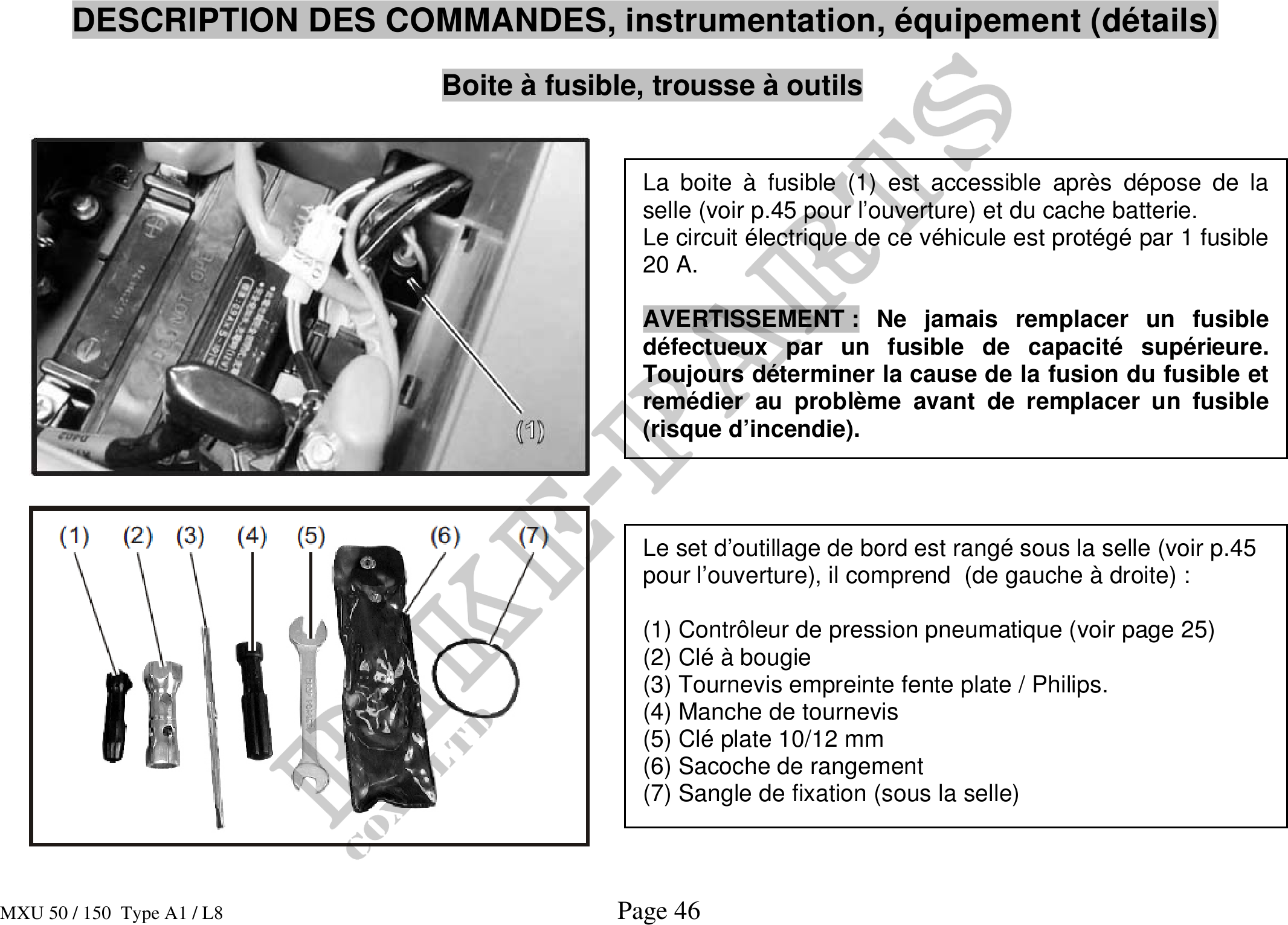

                  DESCRIPTION DES COMMANDES, instrumentation, équipement (détails)
                            Boite  fusible, trousse  outils


                                          La boite  fusible (1) est accessible aprs dépose de la
                                          selle (voir p.45 pour l'ouverture) et du cache batterie.
                                          Le circuit électrique de ce véhicule est protégé par 1 fusible
                                          20 A.

                                          AVERTISSEMENT : Ne jamais remplacer un fusible
                                          défectueux par un fusible de capacité supérieure.
                                          Toujours déterminer la cause de la fusion du fusible et
                                          remédier au problme avant de remplacer un fusible
                                          (risque d'incendie).




                                          Le set d'outillage de bord est rangé sous la selle (voir p.45
                                          pour l'ouverture), il comprend (de gauche  droite) :

                                          (1) Contrôleur de pression pneumatique (voir page 25)
                                          (2) Clé  bougie
                                          (3) Tournevis empreinte fente plate / Philips.
                                          (4) Manche de tournevis
                                          (5) Clé plate 10/12 mm
                                          (6) Sacoche de rangement
                                          (7) Sangle de fixation (sous la selle)



MXU 50 / 150 Type A1 / L8               Page 46
