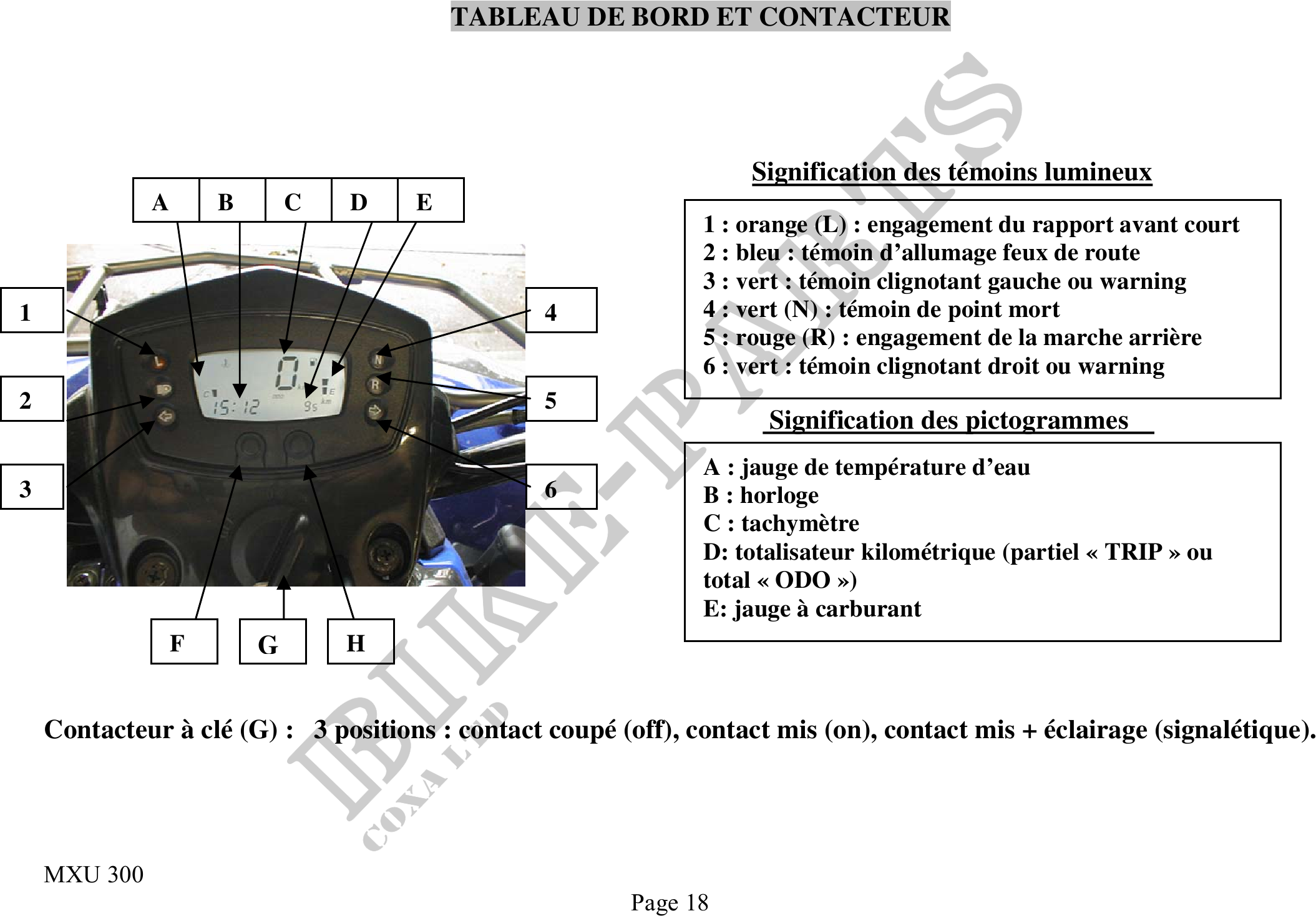

                                                    TABLEAU DE BORD ET CONTACTEUR




                                                                   Signification des témoins lumineux
              A       B       C   D   E
                                                               1 : orange (L) : engagement du rapport avant court
                                                               2 : bleu : témoin d'allumage feux de route
                                                               3 : vert : témoin clignotant gauche ou warning
1                                               4              4 : vert (N) : témoin de point mort
                                                               5 : rouge (R) : engagement de la marche arrire
                                                               6 : vert : témoin clignotant droit ou warning
2                                               5
                                                                     Signification des pictogrammes
                                                               A : jauge de température d'eau
3                                               6              B : horloge
                                                               C : tachymtre
                                                               D: totalisateur kilométrique (partiel  TRIP  ou
                                                               total  ODO )
                                                               E: jauge  carburant
                  F       G       H


    Contacteur  clé (G) : 3 positions : contact coupé (off), contact mis (on), contact mis + éclairage (signalétique).
