gdink 125 300 v20110926 Carnet Utilisation : Page 19

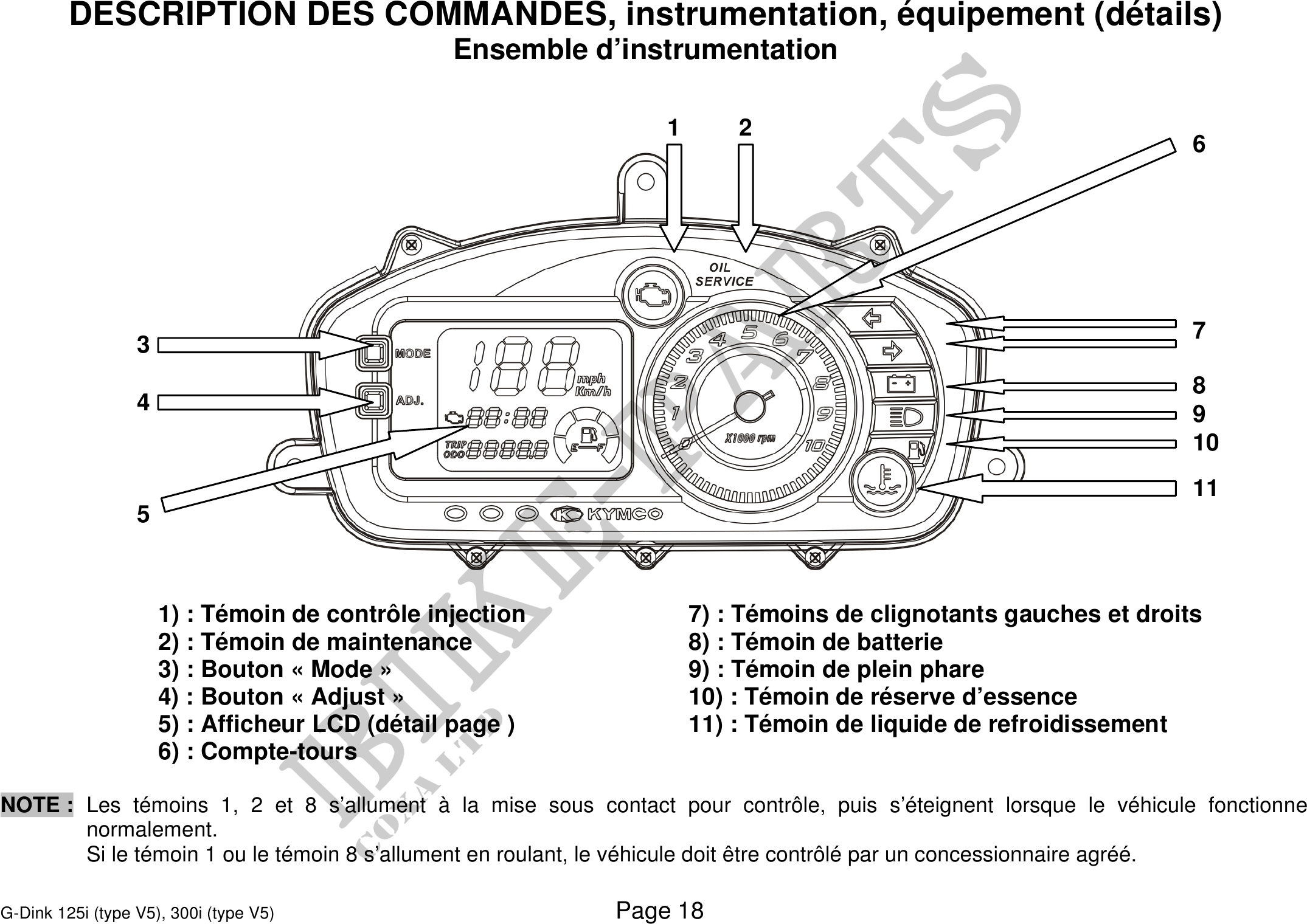

                   DESCRIPTION DES COMMANDES, instrumentation, équipement (détails)
                                                Ensemble d'instrumentation

                                                               1       2
                                                                                                                 6




                                                                                                                 7
                  3
                                                                                                                 8
                  4                                                                                              9
                                                                                                                 10
                                                                                                                 11
                  5



                      1) : Témoin de contrôle injection            7) : Témoins de clignotants gauches et droits
                      2) : Témoin de maintenance                   8) : Témoin de batterie
                      3) : Bouton  Mode                            9) : Témoin de plein phare
                      4) : Bouton  Adjust                          10) : Témoin de réserve d'essence
                      5) : Afficheur LCD (détail page )            11) : Témoin de liquide de refroidissement
                      6) : Compte-tours

NOTE : Les témoins 1, 2 et 8 s'allument  la mise sous contact pour contrôle, puis s'éteignent lorsque le véhicule fonctionne
       normalement.
       Si le témoin 1 ou le témoin 8 s'allument en roulant, le véhicule doit tre contrôlé par un concessionnaire agréé.

G-Dink 125i (type V5), 300i (type V5)                     Page 18
