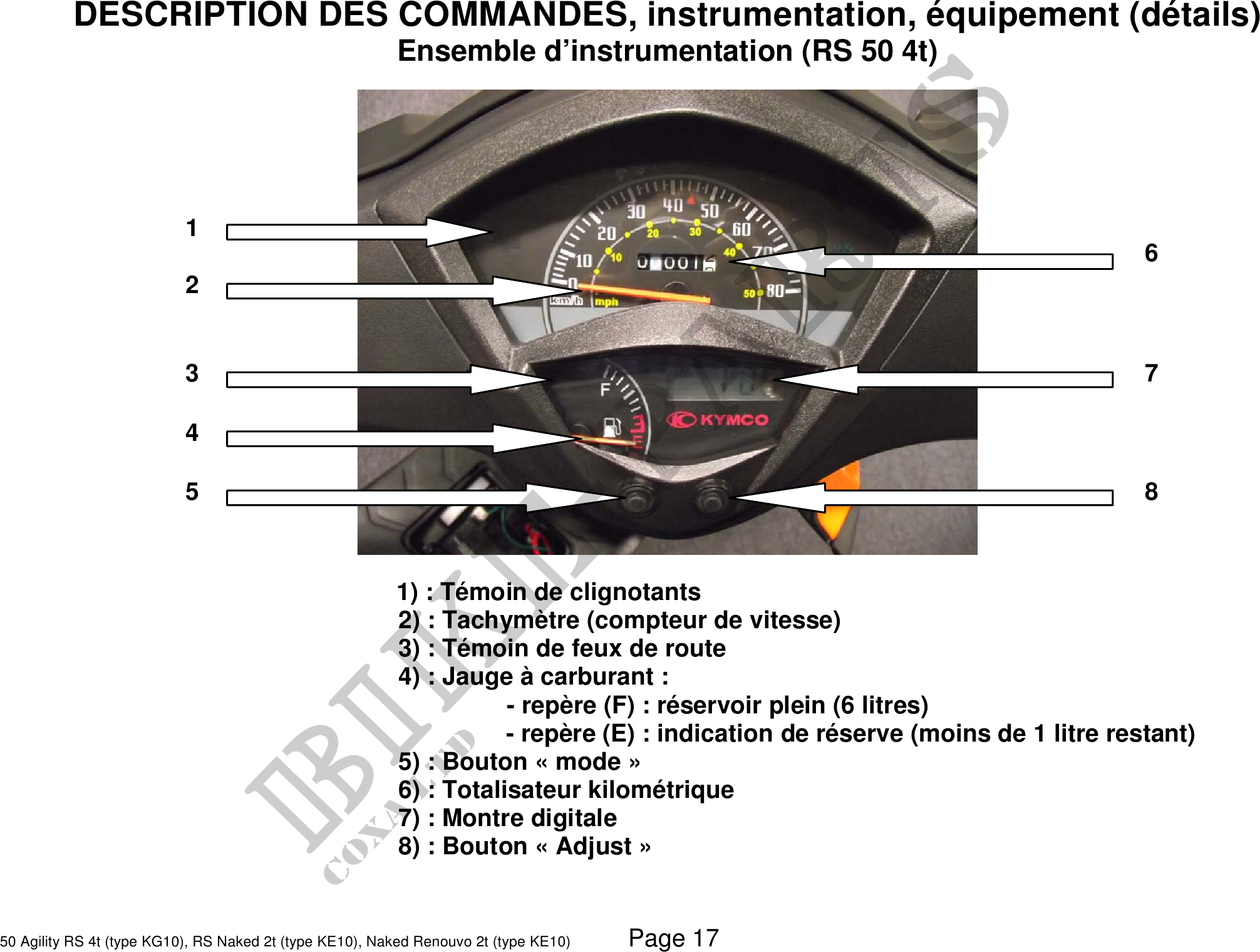

                    DESCRIPTION DES COMMANDES, instrumentation, équipement (détails)
                                                         Ensemble d'instrumentation (RS 50 4t)




                           1
                                                                                                                             6
                           2


                           3                                                                                                 7

                           4

                           5                                                                                                 8



                                                         1) : Témoin de clignotants
                                                         2) : Tachymtre (compteur de vitesse)
                                                         3) : Témoin de feux de route
                                                         4) : Jauge  carburant :
                                                                    - repre (F) : réservoir plein (6 litres)
                                                                    - repre (E) : indication de réserve (moins de 1 litre restant)
                                                         5) : Bouton  mode
                                                         6) : Totalisateur kilométrique
                                                         7) : Montre digitale
                                                         8) : Bouton  Adjust
