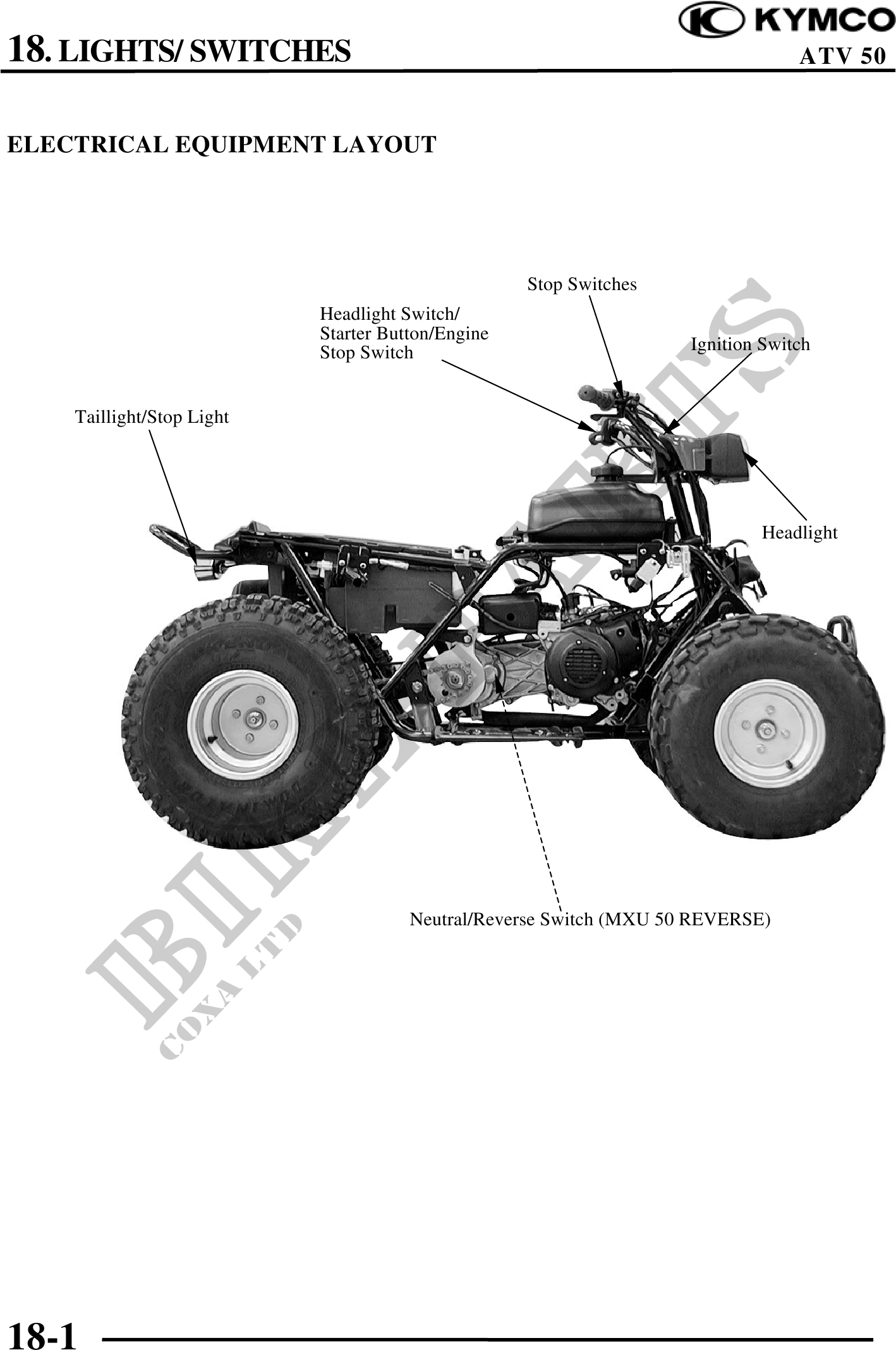

          18. LIGHTS/ SWITCHES                                                             ATV 50


ELECTRICAL EQUIPMENT LAYOUT




                                                   Stop Switches
                           Headlight Switch/
                           Starter Button/Engine
                           Stop Switch                              Ignition Switch


    Taillight/Stop Light




                                                                            Headlight




                                      Neutral/Reverse Switch (MXU 50 REVERSE)




18-1
