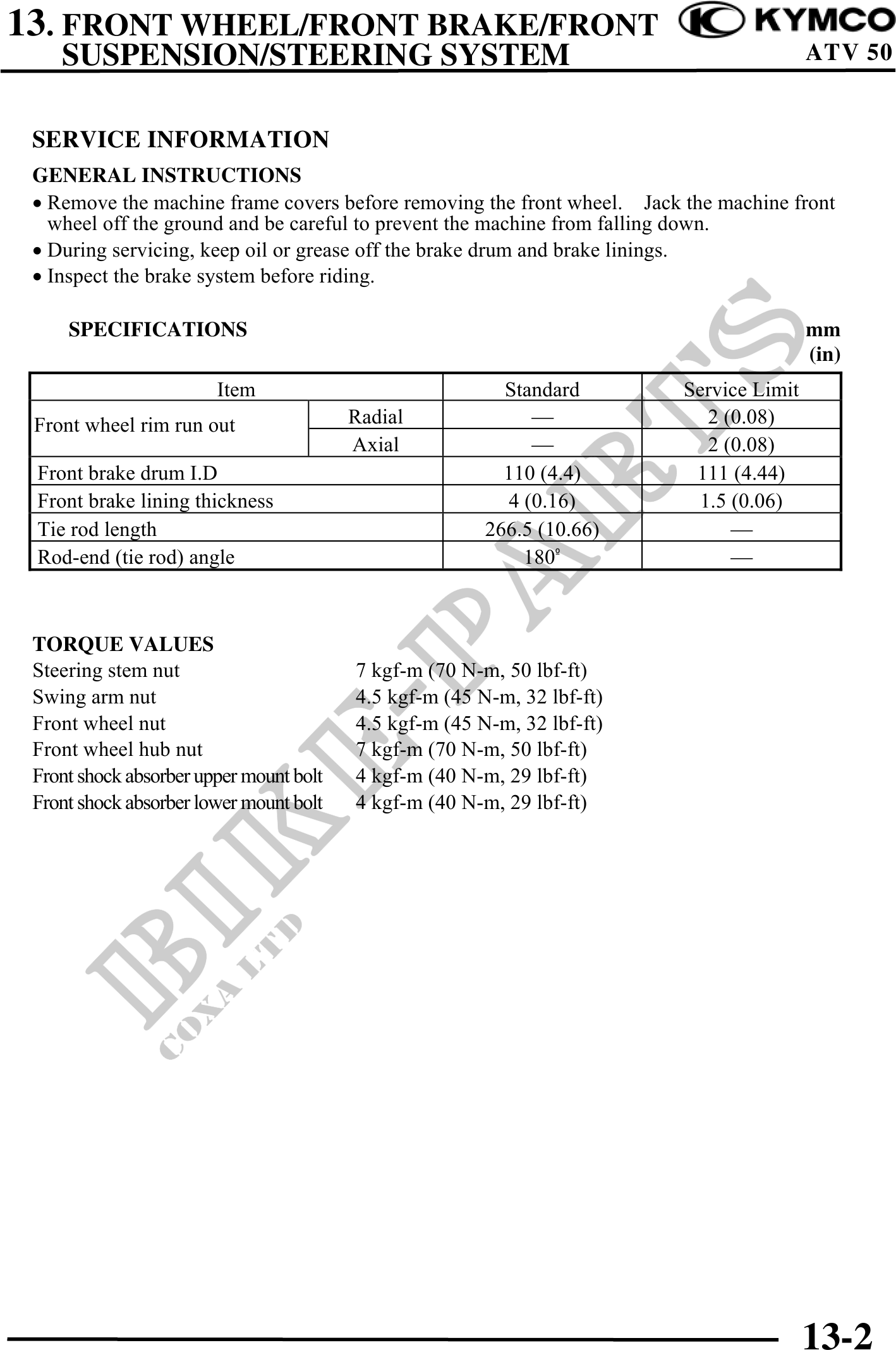

13. FRONT WHEEL/FRONT BRAKE/FRONT SUSPENSION/STEERING SYSTEM ATV 50 SERVICE INFORMATION GENERAL INSTRUCTIONS · Remove the machine frame covers before removing the front wheel. Jack the machine front wheel off the ground and be careful to prevent the machine from falling down. · During servicing, keep oil or grease off the brake drum and brake linings. · Inspect the brake system before riding. SPECIFICATIONS mm (in) Item Standard Service Limit Front wheel rim run out Radial 2 (0.08) Axial 2 (0.08) Front brake drum I.D 110 (4.4) 111 (4.44) Front brake lining thickness 4 (0.16) 1.5 (0.06) Tie rod length 266.5 (10.66) Rod-end (tie rod) angle 180 TORQUE VALUES Steering stem nut 7 kgf-m (70 N-m, 50 lbf-ft) Swing arm nut 4.5 kgf-m (45 N-m, 32 lbf-ft) Front wheel nut 4.5 kgf-m (45 N-m, 32 lbf-ft) Front wheel hub nut 7 kgf-m (70 N-m, 50 lbf-ft) Front shock absorber upper mount bolt 4 kgf-m (40 N-m, 29 lbf-ft) Front shock absorber lower mount bolt 4 kgf-m (40 N-m, 29 lbf-ft) 13-2
